Überblick: Echtzeit S7 SoftPLC
Das IBH SoftPLC S7-315 / S7-416 führt S7-Programme wie eine Hardware-PLC aus und zeigt den PLC-Status in Echtzeit an. Es verhält sich wie eine SIMATIC-PLC, sodass Programmiertools wie STEP7 und das TIA Portal ohne Anpassung genutzt werden können. Online-Verbindungen sind über seriell, Ethernet, PROFIBUS DP oder lokal auf demselben PC möglich.

Hauptfunktionen
Das SoftPLC ermöglicht Prozessüberwachung, Bedienung und Steuerung von einer einzigen PC-basierten Einheit und kann in vielen Anwendungen die separate Hardware-PLC ersetzen. Es unterstützt den Direktzugriff, wenn das Programmiersystem auf demselben PC installiert ist, und enthält Treiber für Standardverbindungen und Feldbus-Hardware.

Kommunikation und Integration

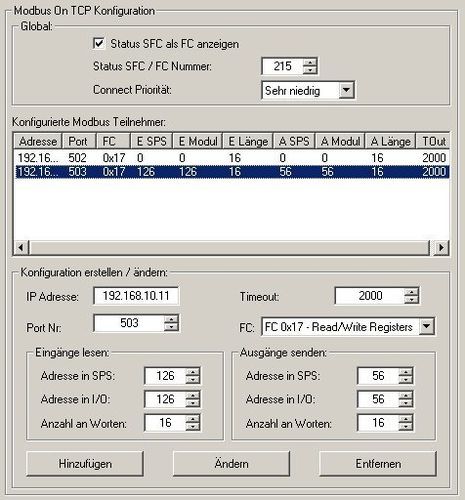

Das S7 SoftPLC integriert einen Modbus TCP Server und ist kompatibel mit dem IBH OPC Server für Ethernet- oder lokale Kommunikation. Eine DLL steht für schnellen Datenaustausch mit anderen Windows-Anwendungen zur Verfügung. Das SoftPLC kann auf Standard-I/O-Karten und zahlreiche intelligente Feldbus-Karten zugreifen und enthält einen integrierten IO-Monitor zur Feldbus-Konfiguration.

Vernetzung und Multi-PLC-Kommunikation
Datenaustausch zwischen mehreren PLCs über Ethernet ist möglich. Das SoftPLC enthält einen Kommunikationsprozessor, der mit Siemens CP343/CP443 kompatibel ist und Send/Receive-Verbindungen zwischen SoftPLCs oder zwischen SoftPLC und Siemens-PLCs ermöglicht. Die Konfiguration erfolgt mit dem Step7-Tool NetPro oder dem TIA Portal.

Zusatzfunktionen und OEM
Die PC-Umgebung bietet zusätzliche Funktionen über die üblichen S7-Befehle hinaus: kundenspezifische Funktionsbausteine in C++ können integriert werden, um Treiber für spezielle Hardware-I/O zu entwickeln. Für OEM-Anwendungen sind S7-Versionen für Linux und Windows CE für verschiedene CPU-Architekturen verfügbar.

Unterstützte Protokolle

• ISO on TCP PU channel (PU, ProTool, WinCC, compatible OPC server etc.)
• ISO on TCP Send/Receive passive
• ISO on TCP Send/Receive active
• ISO on TCP Fetch/Write passive
• TCP Send/Receive passive
• TCP Send/Receive active
• CP Fetch/Write passive
• UDP Send/Receive

Spezifikationen / technische Daten

• Brand: IBHsoftec
• Produktname: SoftPLC S7-315
• Produktnr. (SKU): 1300
• Preis (zzgl. MwSt.): 399.00
• Währung: EUR
• Verhalten: Führt S7-Programme wie eine Hardware-PLC aus; Echtzeit-Statusanzeige

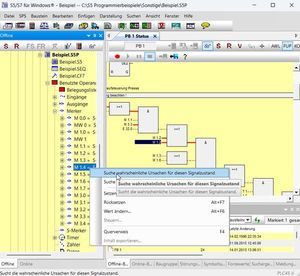

• Unterstützte Programmiertools: STEP7, TIA Portal, S7 for Windows
• Online-Verbindungen: Seriell, Ethernet, PROFIBUS DP, lokal (gleicher PC)
• Integrierte Server: Modbus TCP Server
• OPC: Kompatibel mit IBH OPC Server für Ethernet- oder lokale Kommunikation
• Schneller Datenzugriff: DLL verfügbar für Windows-Anwendungen
• I/O: Zugriff auf Standard-I/O-Karten und intelligente Feldbus-Karten; integrierter IO-Monitor
• Kommunikationsprozessor: Kompatibel mit Siemens CP343/CP443 (Send/Receive-Verbindungen)
• OEM/Plattformen: Linux- und Windows CE-Versionen verfügbar für verschiedene CPU-Architekturen
• Unterschied zum S7-416: S7-315 Load-Memory auf 256 kByte begrenzt; S7-416 Load-Memory frei konfigurierbar
