Simulationssoftware S7

ProgrammierÜberwachungAnalyse

Kurzbeschreibung
S7 for Windows ® Version 7 ist ein Programmiersystem für SIMATIC S7-300 und S7-400 Steuerungen. Die Software kann als Einzelpaket betrieben oder mit S5 for Windows® kombiniert werden und implementiert den vollständigen S7-Befehlssatz in AWL (STL), FUP (SFC) und KOP (LAD).

Neu in Version 7

• Statusrecorder
• LogView
• Intelligente Eingabehilfe (Intelligent Input Assistance)

Funktionen und Bedienkonzept
S7 for Windows ® bietet eine effiziente Entwicklungsumgebung zur Erstellung, Bearbeitung und Pflege von S7-Projekten. Alle Darstellungen (AWL/FUP/KOP) sind vollständig unterstützt. STEP7-Projekte können direkt geöffnet und bearbeitet werden, ohne Import/Export. Das Bedienkonzept erlaubt frei anordbare Fenster und die Nutzung eines zweiten Bildschirms zur verbesserten Bedienerführung.

Online- und Statusfunktionen
Alle Online-Funktionen sind implementiert: integrierte Variablenansichten, Symboltabellen und Statusbetrieb in AWL, FUP und KOP. Installierte PLC-Schnittstellen werden in der Online-Ansicht angezeigt. Schreibzugriffe auf die Steuerung können per Passwortschutz verhindert werden. Modul- und Hardwarediagnose unterstützen die schnelle Fehlersuche.

Projekt und Bearbeitung
Direkte Bearbeitung von STEP7-Projekten, Öffnen archivierter Projekte, Nachverfolgbarkeit von Signalen und Querverweise über komplette I/O-Module werden unterstützt. Die Konvertierung von S5 zu S7 wurde optimiert. Druckvorschau und Forcen von Operanden sind implementiert. Speicherung kompletter S7-Projekte auf Memory-Card ist möglich (abhängig von CPU).

Simulation, Debugging und Diagnose

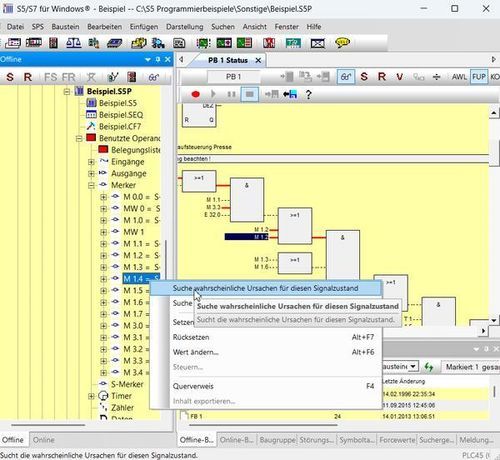

Version 7 enthält S7-Simulation, den komfortablen Bausteinvergleich (BlockDiff) und integrierte Funktionen des S7 Doctor zur automatisierten Störungsdiagnose. Der Statusrecorder protokolliert Bausteinzustände mit Zeitstempeln und ermöglicht Frame-by-Frame-Analyse sowie Wechsel zwischen AWL, FUP und KOP. Eine integrierte Oszilloskop-Ansicht und eine virtuelle Messsonde erleichtern das Monitoring und die Aufzeichnung dynamischer Signale für Analyse und Archivierung.

Hardwarekonfiguration und -katalog
Die Hardwarekonfiguration ermöglicht Parametrierung von Baugruppen, Adressvergabe und PROFIBUS-Konfiguration. Der Hardwarekatalog enthält Siemens-PROFIBUS-Komponenten und kompatible Drittanbieterprodukte und kann mit GSD-Dateien erweitert werden. Bestehende STEP7-Hardwarekonfigurationen können offline und online aus der Steuerung gelesen und bearbeitet werden.

Download / Version
Demo-, Voll- und Update-Versionen sind verfügbar (z. B. V7.5.1).

Technische Daten

• Marke: IBHsoftec GmbH
• Handelsname: S7 for Windows ® Version 7
• Unterstützte Steuerungsreihen: SIMATIC S7-300, S7-400
• Darstellungen: AWL (STL), FUP (SFC), KOP (LAD)
• Enthaltene Module: Statusrecorder, LogView, Intelligente Eingabehilfe, S7-Simulation, BlockDiff, S7 Doctor, Oscilloscope
• Projektkompatibilität: Direkte Bearbeitung von STEP7-Projekten; Archivierte Projekte direkt öffnen
• Sicherheit: Passwortschutz zur Verhinderung von Schreibzugriffen
• Hardware-Support: PROFIBUS-Konfiguration, Import von GSD-Dateien, Baugruppendiagnose
• Artikelnummer: 10020
• Preis (zzgl. MwSt.): 690,00 €
• Lizenz / Produkttyp: Software (Programmierwerkzeug)
