Visualisierungssoftware SoftPLC S5-945

ProgrammierOPCOPC-Server

Beschreibung

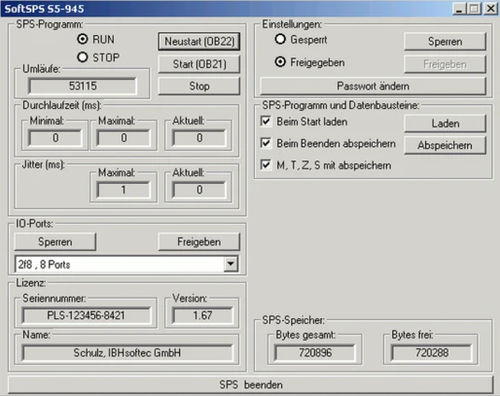

Die SoftPLC S5-943 / S5-945 ist eine Echtzeit-Software-SPS, die S5-Programme wie eine Hardware-SPS abarbeitet und so eine Live-Anzeige des SPS-Zustands ermöglicht. Die Original-Programmiertools S5 for Windows® und STEP5 können verwendet werden. Online-Verbindungen sind seriell, via Ethernet oder lokal im selben PC möglich; S5-SPS-Programme können in die SoftPLC übernommen werden.

E/A und Bussysteme
Die SoftPLC unterstützt handelsübliche Multi-I/O-Karten sowie verschiedene intelligente Schnittstellenkarten für gängige Industriebussysteme. Optional verfügbare Treiber umfassen INTERBUS, PROFIBUS DP, CAN, ASi und DeviceNet und ermöglichen die direkte Anbindung verteilter E/A und Feldgeräte.

CPU und Ausführung
Die Software-SPS teilt die Prozessorzeit des PCs mit anderen Anwendungen; die Zuteilung der CPU ist frei konfigurierbar (z. B. 50% SPS / 50% andere Anwendungen). Auf Mehrprozessor-Systemen kann der SoftSPS eine dedizierte CPU zugewiesen werden. Die Zykluszeit hängt von der Durchlaufzeit des OB1 ab: kürzere OB1-Durchläufe erhöhen die Zyklusfrequenz.

Prozessorkarten
Optionale Prozessorkarten können die SoftPLC unabhängig von der PC-Hardware ausführen. Diese Karten werden in die Hauptplatine gesteckt, können eine eigene Stromversorgung und integrierte Bus-Schnittstellen besitzen und erhöhen damit die Unabhängigkeit von PC-Ausfällen.

Überwachung, Bedienung und Steuerung
Überwachen, Bedienen und Steuern ist von einem einzigen PC aus möglich. Die Integration der SoftPLC in einen PC macht eine separate Hardware-SPS und einen Kommunikationsprozessor überflüssig, wenn der PC bereits für Datenerfassung, Visualisierung oder Programmierung eingesetzt wird.

Integration mit Windows-Anwendungen
Der Zugriff auf Windows-Anwendungen erfolgt über den IBH OPC Server und eine DLL-Schnittstelle. Der IBH OPC Server ermöglicht Ethernet- sowie lokalen Zugriff auf S5- und S7-SoftPLC-Instanzen. Eine DLL erlaubt schnellen Datenaustausch mit Drittanbieter-Windows-Anwendungen; Beispielprogramme und viele Visualisierungsanbieter stellen Treiber zur Verfügung.

Watchdog-Funktion
Moderne Bussteuerkarten beinhalten Watchdog-Funktionen, die sicherstellen, dass Ein- und Ausgänge bei PC-Ausfall wie bei einer Hardware-SPS-CPU behandelt werden. Fällt der PC aus, werden Bus-Ausgänge in sichere Zustände zurückgesetzt.

Skalierbarkeit und Versionen
Es gibt zwei S5-kompatible Versionen: S5-943 mit 48 kB Programmspeicher und S5-945 mit 720 kB. Beide enthalten einen integrierten PID-Regler mit Gleitpunktberechnung; die PID-Schnittstelle ist kompatibel mit Siemens-CPU-Konventionen.

Kommunikation und Protokolle
Für den Anschluss des PCs an physikalische E/A ist eine Interface-Karte erforderlich. Kleinere Anwendungen können handelsübliche Multi-I/O-Karten nutzen, die direkt vom SoftPLC angesprochen werden. Spezielle Anweisungen (DO RS 10 bis DO RS 31) erlauben den Zugriff auf I/O-Ports im unteren 64k-Segment. Die Ethernet-Anbindung unterstützt TCP/IP und ermöglicht Ferndiagnose über Internet/Intranet. Die S5-Implementierung enthält zudem ModbusTCP- und CP-Funktionalität.

Plattformen und Systemanforderungen
Die S5-Version der SoftPLC ist auf modernen Windows-Betriebssystemen installierbar; eine Windows-CE-Variante steht für OEMs zur Verfügung.

Technische Daten

• Produkt-Nr.: 1206 (SKU)
• Modell: SoftPLC S5-945
• Preis: 599,00 EUR (zzgl. MwSt.)
• Programmspeicher: S5-943 = 48 kB, S5-945 = 720 kB
• Integrierter PID-Regler mit Gleitpunktberechnung; PID-Schnittstelle Siemens-kompatibel
• Unterstützte Programmiertools: S5 for Windows®, STEP5
• Online-Verbindungen: seriell, Ethernet, lokal (gleicher PC)
• Unterstützte Bussysteme / Treiber (optional): INTERBUS, PROFIBUS DP, CAN, ASi, DeviceNet
• Unterstützt Standard-Multi-I/O-Karten und intelligente Bus-Interface-Karten
• Spezielle Anweisungen für I/O-Port-Zugriff: DO RS 10 bis DO RS 31
• Netzwerkprotokolle: TCP/IP, ModbusTCP, CP
• Integrationsoptionen: IBH OPC Server und DLL-Schnittstelle für Windows-Anwendungen
• Watchdog-Funktion über moderne Bussteuerkarten zum Zurücksetzen von Ausgängen bei PC-Ausfall
• Installation auf modernen Windows-OS; Windows CE-Version für OEM
• Unterstützung von Prozessorkarten für unabhängige SoftPLC-Ausführung
