Programmiersoftware S5

ÜberwachungDatenerfassungs und -analyseReporting

Übersicht

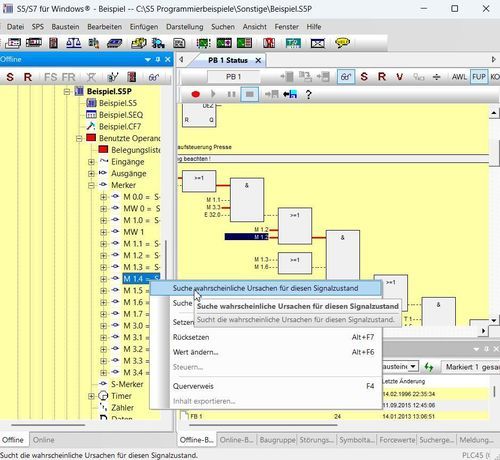

Programmiersystem für S5-SPS. S5 for Windows® bietet Werkzeuge zum Erstellen, Ändern, Testen und Dokumentieren von Programmen für SIMATIC S5 unter STEP5. Darstellungsarten sind Funktionsplan (FBD), Kontaktplan (LAD/KOP) und Anweisungsliste (STL/AWL). Vorhandene STEP5-Programme lassen sich direkt ohne Im-/Export bearbeiten. Die Software ist kompatibel zur originalen Siemens-Programmiereinheit und integriert S5 Doctor für automatische Fehlerdiagnosen.

Neu in Version 7

• Statusrecorder
• LogView
• Intelligente Eingabehilfe
• Online-Zugriff auf SIMATIC S5 über SINEC L2
• Online-Zugriff auf SIMATIC S5 über H1
• Aufruf der STEP5 COM-Pakete auf unterstützten Windows-Versionen

Unterstützte Betriebssysteme für STEP5 COM-Pakete

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

Funktionen und Merkmale
S5 for Windows® enthält einen Statusrecorder, der Bausteinzustände mit Zeitstempel protokolliert und das nachträgliche Umschalten zwischen AWL, CSF und KOP/LAD für Frame-für-Frame-Analysen ermöglicht. Eine integrierte Oszilloskop-Funktion erlaubt die Überwachung und Analyse dynamischer Signale; E/A-Signale und lokale Variablen können mit einer virtuellen Messspitze geprüft werden. Aufgezeichnete Signaldaten lassen sich speichern und archivieren. Ein Editor für Symboltabellen mit Suchen/Ersetzen, Neuverdrahtung und Syntaxprüfung ist integriert. Ein Mehrsegment-Editor unterstützt die Erstellung und Bearbeitung von Anweisungsliste, Funktionsplan und Kontaktplan für komplexe Funktionen. Querverweise und Symboldateien werden adressrichtig angezeigt und können simultan bearbeitet werden. Anweisunglisten lassen sich, wo darstellbar, in Funktionsplan oder Kontaktplan konvertieren. Die CPU-Statusfunktion liefert Informationen zu Interrupt-Stack, Baustein-Stack und Systemdaten. Die Software unterstützt den Aufruf der STEP5 COM-Pakete und die Kommunikation mit einer SPS über einen USB-Adapter (Hinweis: bestimmte USB-COM-Funktionen nur unter älteren Windows-Versionen verfügbar).

G5 for Windows® (inklusive)
G5 for Windows® (Step-Sequence-Programmierung) ist enthalten und bietet ein grafisches Werkzeug zur Programmierung von Ablaufsteuerungen innerhalb eines STEP5-Programms. Unterstützt werden lineare Sequenzen, alternative Verzweigungen, gleichzeitige Verzweigungen (bis zu 8 parallele Zweige) und Sprünge. Schritte und Übergänge werden grafisch dargestellt und lassen sich gleichzeitig in KOP, CSF oder AWL bearbeiten. Kompatibel zu SIEMENS GRAPH5 / GRAPH5/II; erfordert Standard-SIEMENS Function- und Step-Blöcke (FB70/71 - SB0, FB72 - SB2, FB73 - SB3).

Weitere Hinweise
Vorhandene S5-Programme sind direkt editierbar ohne Import/Export. Die Windows-Zwischenablage kann für Programm- oder Konfigurationsmanipulationen genutzt werden. Aufgezeichnete Diagnosedaten können archiviert oder extern weiterverarbeitet werden.

Technische Spezifikationen

• Artikelnummer: 10018
• Produktname: S5 for Windows® Version 7
• Hersteller: IBHsoftec GmbH
• Preis (ohne MwSt.): 790,00 EUR
• Darstellungsarten: Funktionsplan (FBD), Kontaktplan (KOP/LAD), Anweisungsliste (AWL/STL)
• Wesentliche Merkmale: Statusrecorder, LogView, Intelligente Eingabehilfe, Oszilloskop-Funktion, S5 Doctor, STEP5 COM-Unterstützung, Mehrsegment-Editor, Symboltabellen-Editor, Suchen/Ersetzen, Syntaxprüfung
• G5 for Windows®: Grafische Schrittkettenprogrammierung enthalten (kompatibel mit SIEMENS GRAPH5 / GRAPH5/II; erfordert Standard-SIEMENS Function- und Step-Blöcke)
• Online-Funktionen: Zugriff auf SIMATIC S5 über SINEC L2 und H1
• SPS-Kommunikation via USB-Adapter: unterstützt (bestimmte USB-COM-Funktionen nur unter älteren Windows-Versionen wie Windows 2000 und Windows XP 32 Bit)
• Unterstützte Betriebssysteme: Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)
• Datenaufzeichnung: Signalerfassung, Speicherung zur Archivierung und späteren Analyse
• Bearbeitungshilfen: Querverweise, gleichzeitige Symboldatei-Bearbeitung, Adresszuweisung mit Syntaxprüfung, Windows-Zwischenablage-Unterstützung
