Überblick
Update S5+S7 for Windows® von V1...V5 auf V7. Das Update von V6 auf V7 steht als kostenloser Download zur Verfügung.

Neu in Version 7

• Statusrecorder
• LogView
• Intelligente Eingabeunterstützung
• Online-Zugriff auf ein SIMATIC S5 über SINEC L2
• Online-Zugriff auf ein SIMATIC S5 über H1
• Aufruf der STEP5 COM-Pakete unter Windows XP/Vista/7/8/10/11 (32/64 Bit, soweit zutreffend)

Produktkonzept

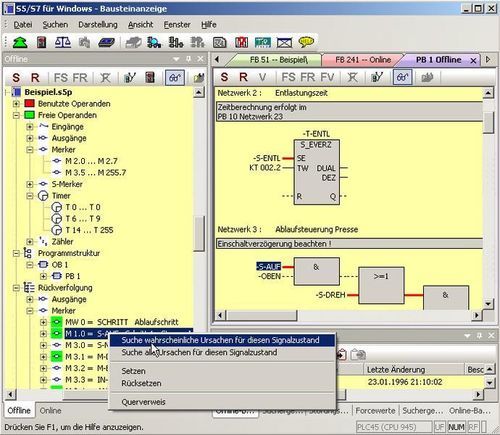

Die kombinierte Version von S5 for Windows® und S7 for Windows® vereint die Funktionen beider Werkzeuge in einer Anwendung und ermöglicht Programmierung, Simulation und Diagnose für SIMATIC S5- und S7-Steuerungen.

S5-Programmierung
S5 for Windows® bietet Werkzeuge zum Erstellen, Ändern, Testen und Dokumentieren von STEP5-Programmen für SIMATIC S5. Unterstützte Darstellungen: Function Block Diagram (FBD), Ladder Diagram (LAD) und Statement List (STL). Bestehende S5-Programme können direkt bearbeitet werden, ohne Import/Export. S5 for Windows® ist kompatibel mit der originalen Siemens-Programmiereinheit und enthält S5 Doctor-Funktionen zur automatischen Fehlerdiagnose.

Editor und Programmverwaltung
Ein Symboltabellen-Editor mit Suchen/Ersetzen und Umschaltfunktionen ist integriert. Syntaxprüfung und ein komfortabler Mehrsegment-Editor erleichtern die Erstellung von STL, FBD und LAD für komplexe Funktionen. Querverweise und Symboldateien zeigen korrekte Adressen und können simultan bearbeitet werden. Adressvergabe mit Syntaxprüfung, Zwischenablage-Unterstützung und Konvertierung zwischen STL, FBD und LAD sorgen für effiziente Programmverwaltung.

Statusrecorder
Der Statusrecorder protokolliert Blockzustände zeitlich aufgelöst zur Bild-für-Bild-Analyse. Protokollierte Zustände sind mit Zeitstempel versehen und erlauben das Umschalten zwischen STL, CSF und LAD zur späteren Analyse.

Oszilloskop
Die Oszilloskop-Funktion erweitert die Diagnosemöglichkeiten, indem dynamische Prozesse in einer an ein Oszilloskop angelehnten Ansicht überwacht werden. Eine virtuelle Testsonde ermöglicht die Überwachung mehrerer I/O-Signale und lokaler Variablen an definierten Programmpositionen. Aufzeichnungen können für detaillierte Zeituntersuchungen gestoppt und für spätere Auswertungen oder Archivzwecke gespeichert werden.

G5 / Step Sequence Programming
G5 for Windows® (jetzt in S5 for Windows® integriert) ist ein Werkzeug zur grafischen Programmierung von Schrittfolgen in STEP5-Programmen. Unterstützt werden lineare Abläufe, alternative Verzweigungen, gleichzeitige Verzweigungen und Sprünge. Zeitzuordnungen und Watchdog-Überwachung sind möglich. Die grafische Darstellung ist kompatibel zu SIEMENS GRAPH5/GRAPH5/II und benötigt die standardmäßigen Siemens Funktions- und Schrittblöcke.

S7-Programmierung
S7 for Windows® ermöglicht effiziente Programmierung der SIMATIC S7-300 und S7-400 Reihen. Der komplette S7-Befehlssatz ist in STL, SFC und LAD implementiert. Alle Online-Funktionen sind realisiert; Blocklisten, symbolische Tabellen und Darstellung von Modulparametern werden unterstützt.

S7-Simulation und Diagnose
Version 7 enthält S7-Simulation und den komfortablen Blockvergleich (BlockDiff). Die S7 Doctor-Funktionen für automatisches Troubleshooting sind integriert und geben Stoppursachen in Klartext aus, ohne spezielle Anpassungen des SPS-Programms.

Hardwarekonfiguration und Katalog
Die Hardwarekonfiguration ermöglicht Parametrierung von Modulen, Adressvergabe und PROFIBUS-Konfiguration. Moduldialoge, Änderungskennzeichnung, GSD-Unterstützung und ein erweiterbarer Hardwarekatalog (inkl. kompatibler Fremdprodukte) sind enthalten. Offline-Erstellung sowie Lesen/Bearbeiten von Konfigurationen aus einer SPS sind möglich. Moduldiganostikfunktionen sind integriert. Katalog-Updates sind online verfügbar.

Update- & Lizenzhinweise
ACHTUNG: Bitte geben Sie beim Checkout für jedes Update zwei gültige Seriennummern (S5W-xxxxxx-xxxx und S7W-xxxxxx-xxxx) im Nachrichtenfeld an. Eine Seriennummer kann nur einmalig aktualisiert werden. Das Update von V6 auf V7 ist kostenfrei.

Technische Daten

• Produktname: S5/S7 for Windows® (kombinierte Anwendung)
• Produkt-Nr.: 10222
• Edition: Update auf Version 7 (Upgrade von V1...V5 auf V7; Update von V6 auf V7 kostenlos)
• Wesentliche Neuerungen: Statusrecorder, LogView, Intelligente Eingabeunterstützung, SINEC L2- und H1-Online-Unterstützung für SIMATIC S5, Aufruf des STEP5 COM-Pakets auf mehreren Windows-Versionen
• Unterstützte Betriebssysteme (STEP5 COM-Aufruf): Windows XP (32/64), Vista (32/64), 7 (32/64), 8 (32/64), 10 (32/64), 11 (64)
• S5-Darstellungen: FBD, LAD, STL
• S7-Darstellungen: STL, SFC, LAD; beinhaltet S7-Simulation und BlockDiff
• Diagnose: S5 Doctor, S7 Doctor, Oszilloskop, Statusrecorder
• Hardware: PROFIBUS-Konfiguration, GSD-Unterstützung, Modulparameter-Dialoge
• Online-Schnittstellen: zeigt alle installierten PLC-fähigen Schnittstellen an; Unterstützung für USB-Adapter
• Preis (zzgl. MwSt): 450.00 EUR
