Phasenfolge-Tester

SpannungPhasenLeistung

Produktübersicht

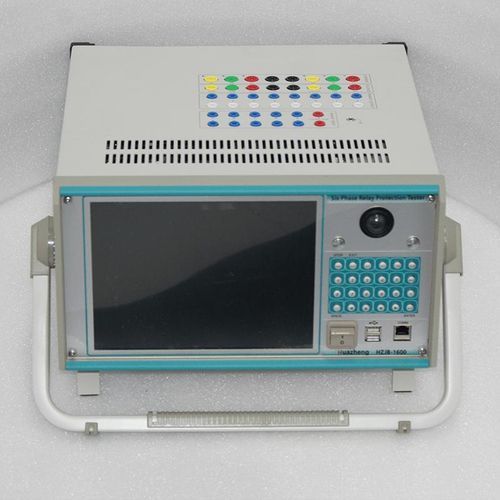

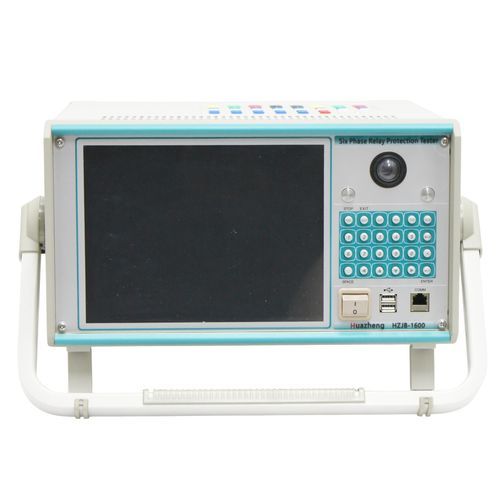

Ein 6‑Phasen‑Sekundäreinspeisungs‑Relais‑Schutzprüfgerät stellt sechs vollständig unabhängige Stromkanäle und bis zu sechs gleichzeitige Spannungs­ausgänge bereit. Diese Kanalunabhängigkeit ist entscheidend für Prüfungen wie Sammelschienen‑Differenzialschutz, Dreiwicklungs‑Transformatorenschutz und End‑to‑End‑Relais‑Tests zwischen entfernten Anschlussklemmen, da aufwändiges Etappen‑Testen oder Umkonfigurieren entfällt.

Testmodule / Relaisarten (Tabelle)
Relais‑Schutzart | Testgegenstand | Vorgeschlagenes Testmodul | Anmerkungen
Signalrelais | Zugehörige Testaufgaben | Gleichstromtest | Wechsel‑ und Gleichstromprüfung. Bei Bedarf an AC/DC‑Hybrid‑Eingang für Zwischenrelais das Modul 'AC‑ und DC‑Test' verwenden. Bei sehr kleinen Nennströmen Signalrelais die Spannungsschleifenausgang des Prüfgeräts nutzen.
Zeitrelais | Verschiedene Zeitprüfungen | Siehe Zeitmodule | Siehe Module
Zwischenrelais | Diverse Funktionsprüfungen | Siehe Module | Siehe Module
Übereinstimmungsrelais | Funktionsprüfungen | Siehe Module | Siehe Module
Andere DC‑Spannungs/ Stromrelais | Entsprechende Tests | Siehe Module | Siehe Module
Stromrelais | Zugehörige Testaufgaben | AC‑Test | Sequenzkomponenten‑Relais im speziellen Sequenzmodul testen; inverse Zeitrelais im Modul 'It‑Charakteristika' prüfen.
Über/Unterspannungsrelais | Verschiedene Tests | Siehe Module | Siehe Module
Sequenzkomponenten‑Relais | Verschiedene Tests | Siehe Module | Siehe Module
Differenzialrelais | DC‑magnetische Charakteristik | Differenzialrelais, differenzielles Harmonisches | AC/DC‑Test, Harmonische Tests. Für korrektes Test‑Kabeling auf Anhang 5 verweisen.

Zusätzliche Hinweise
Auf der Produktseite sind ein Demonstrationsvideo und mehrere Abbildungen enthalten, die das 6‑Phasen‑Testset, die Kanalbelegung und übliche Anschlussvarianten für die Inbetriebnahme von Umspannwerken zeigen.

Charakteristika / Technische Spezifikationen

• AC‑Stromausgang pro Phase (Sechsphasen‑Betrieb): 0–30 A; Ausgabegenauigkeit: ≈0,1 (angegebene Klasse).
• Sechsphasiger Parallelstromausgang: 0–180 A (kombinierter Wert).
• Zulässiger Dauerstrom pro Phase bei Dauerbetrieb: 10 A (Referenzwert).
• Max. Ausgangsleistung bei Phasenstrom (einzeln): 450 VA.
• Max. Ausgangsleistung bei sechsphasigem Parallelbetrieb: 1000 VA; zulässige Dauer bei Maximalleistung: 10 s.
• Frequenzbereich (Fundamentalfrequenz): 0–1200 Hz.
• Harmonische Erzeugung: bis zur 24. Ordnung.
• AC‑Spannungsausgang: Phase 0–120 V (Genauigkeit ≈0,1); Leiterspannung 0–240 V. Beispielhafte maximal belastete Spannung: 20 V unter bestimmten Lastbedingungen.
• DC‑Spannungsausgang (Phasenamplitude): ±160 V (Genauigkeit ≈0,2); Leiterspannung ±320 V.
• DC‑Stromausgang: ±10 A pro Phase (parallele Werte in den Spezifikationen angegeben).
• Ausgangsleistung Phase/Leiter Spannung: z. B. 80 VA / 100 VA (AC) und 70 VA / 140 VA (DC) in den jeweiligen Modi.
• Eingänge/Ausgänge: 10 Eingangskanäle; 8 DC‑Ausgangskanäle (Beispiele in der Spezifikation: DC 220 V / 0,2 A; AC 220 V / 0,5 A für Hilfsausgänge).
• Freier Kontakt: 1–20 mA, 24 V (Beispielangabe für Steuerkontakt).
• Potentialkontaktpegel: Logik '0' ≈ 0–+6 V; Logik '1' ≈ +11 V–+250 V.
• Zeitmessbereich: 0,1 ms–9999 s; Messgenauigkeit: 0,1 ms.
• Abmessungen und Gewicht: 420 × 360 × 210 mm; Gewicht ≈ 19 kg.
