Spannungsprüfgerät HZJB-D

Stromautomatischfür Schutzrelais

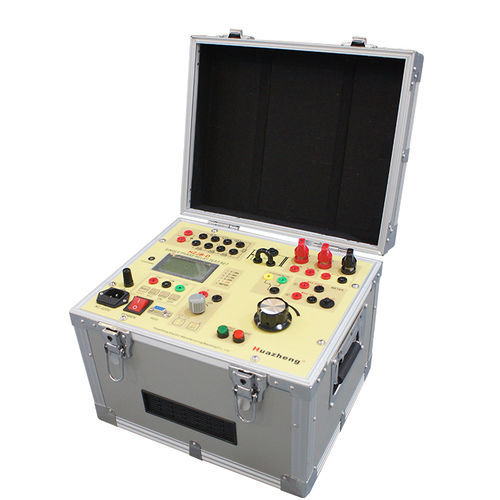

Der HZJB-D Einphasen-Relais-Schutztester ist ein tragbares Feldtestgerät mit hervorragender Leistung. Es verfügt über ein elegantes und poliertes Erscheinungsbild mit einem Gehäuse aus Aluminiumlegierung und einem PC-Panel. Gesteuert von einem ARM-Chip zeigt das LCD-Display die Ausgangsspannung und den Strom sowie eine Stoppuhr an. Das Gerät kann vollständig isolierte, einstellbare AC/DC-Spannung und -Strom sowie eine einstellbare DC-Spannung ausgeben. Der Ausgangskreis ist mit einem doppelten Überlastschutz ausgestattet, hat eine große Ausgangskapazität, ein kleines Volumen, ein geringes Gewicht und eine hohe Zuverlässigkeit. Es eignet sich für die Feldkalibrierung und Prüfung verschiedener Relais. Hauptmerkmale: - Ausgabe einer vollständig isolierten, einstellbaren DC-Spannung mit automatischem Schutz gegen Kurzschluss, Überlastung und Bereichsüberschreitung. - Maximale Ausgangsstromstärke: 0~150A. - Ausgestattet mit einem digitalen AC/DC-Volt-Amperemeter mit LCD-Anzeige, das AC- und DC-Spannungs- und Stromwerte, Stoppuhr, Potenzial und Kontaktstatus anzeigt. - Interne elektrische Stoppuhr; verfügbare elektrische Kontakte, maximales Potenzial 250V; Zweikanalmessung. - Leichtes Design, kleines Volumen und voll funktionsfähig. Haupttechnische Parameter und Funktionen: - Nenn-Eingangsleistung: AC 220V ±10%, 1000VA, 50Hz - AC-Ausgang: - Bereich (A): 0~10, Leerlaufspannung (Min) V: 90, Volllastspannung (Min) V: 80, Volllaststrom (Max) A: 10 - Bereich (A): 0~40, Leerlaufspannung (Min) V: 25, Volllastspannung (Min) V: 22, Volllaststrom (Max) A: 40 - Bereich (A): 0~100, Leerlaufspannung (Min) V: 10, Volllastspannung (Min) V: <8, Volllaststrom (Max) A: 150 - AC-Spannungsausgang: - Bereich (V): 0~250 (AC), Leerlaufspannung (Min) V: 250, Volllastspannung (Min) V: 240, Volllaststrom (Max) A: 3 - Bereich (V): 0~300 (DC), Leerlaufspannung (Min) V: 320, Volllastspannung (Min) V: 250, Volllaststrom (Max) A: 3 - DC-Hilfsausgang: - Bereich V: 0~110, Spannung V: 120, Maximalstrom A: 0.5 - Bereich V: 110~220, Spannung V: 220, Maximalstrom A: 0.5 - Stoppuhr: Bereich: 0.0000~999999S, Auflösung: 0.1mS, Genauigkeit: ±5, Maximale Eingangsspannung: DC 250V - Amperemeter: Intern: 0.000~150.0A; Extern: 0.000~6.000A (AC oder DC); Genauigkeit: 0.5%; Messmethoden: AC: True RMS, DC: Durchschnitt - Voltmeter: Bereich: 0.0~600.0V (AC oder DC); Genauigkeit: 0.5%; Messmethoden: AC: True RMS, DC: Durchschnitt - Widerstände und Kondensatoren: Widerstand: 0.5 Ohm bis 2.5k Ohm; Kondensator: 10uF, maximale Spannung AC 450V - Teilung/Kombination von Hilfskontakten: Maximalstrom: 1A, Maximale Spannung: AC250V oder DC120V - Betriebsumgebung: Temperatur: -10 ~ 40°C, Relative Luftfeuchtigkeit: <80% - Volumen: 320mm × 260mm × 230mm - Gewicht: 16kg Verwendungsmethode: - Spannung und Strom: Einschalten, Ausgangsstrom- oder Spannungsklemme auswählen, "Auswahl Ausgang"-Klemme drücken, "ON/OFF"-Taste drücken. Gerät simuliert Fehlerzustand; Knopf einstellen, um AC/DC-Spannung und Stromausgang zu steuern. - Hilfsausgang DC-Spannung und Strom: Potentiometer auf Null setzen, Ausgangsleitung anschließen, erforderliche Spannung auswählen (0V oder 110~220V), Ausgabetaste drücken, Potentiometer für Spannungs-/Stromausgang einstellen. Für externen Eingang, Ausgang an externen Spannungs-/Stromeingangsklemme oder an externes Voltmeter/Amperemeter anschließen. - Widerstands-/Kondensatornutzung: U-förmige Kurzschlusslasche auf Rx trennen, geeigneten Widerstand/Kapazität in Serie auswählen, wie in den Abbildungen gezeigt anschließen. - Stoppuhr: Eingangssignal (Kontakt wechselt von Ein zu Aus oder von Aus zu Ein, mit 5V-250V positivem DC-Kontakt). Für Einzel-/Doppeleingang, an Schaltkontakte anschließen, wie in den Abbildungen gezeigt. Anwendungsbeispiele: Aktionszeit und Rückmeldungszeit der Relaiswicklung messen. Vorsicht: - Gerät muss während des Betriebs zuverlässig geerdet sein, um Sicherheit zu gewährleisten. - "Kontrasteinstellung" anpassen, wenn das Display dunkel oder schwarz ist. - Die Messauswahl-Taste ist nach der Stromausgabe ungültig. Packliste: 1. Haupteinheit 2. Stromleitung 3. Testleitungsset 4. Testleitung (2.5mm²-2.5m) 5. Testleitung (2.5mm²-0.5m) 6. Testleitung (8mm²-2m) 7. Testleitung (1.2mm²-2.5m) 8. Doppelkern-ummantelter Draht (2×1.2mm²-2.5m) 9. Transparente Erdleitung (2.5mm²-2m) 10. Einsatz (6mm) 11. Spezieller Clip 12. Übergangspfosten 13. Stiftstecker 14. Sicherungsrohr Technische Spezifikationen: - Modell: HZJB-D - Marke: Huazheng - Einphasen-Relais-Schutztester - Tragbar, Feldkalibrierung und -test - Gehäuse aus Aluminiumlegierung, PC-Panel - ARM-Chip-Steuerung, LCD-Anzeige - Einstellbare AC/DC-Spannungs- und Stromausgabe - Doppelter Überlastschutz - Große Ausgangskapazität, kleines Volumen, geringes Gewicht - Hohe Zuverlässigkeit
