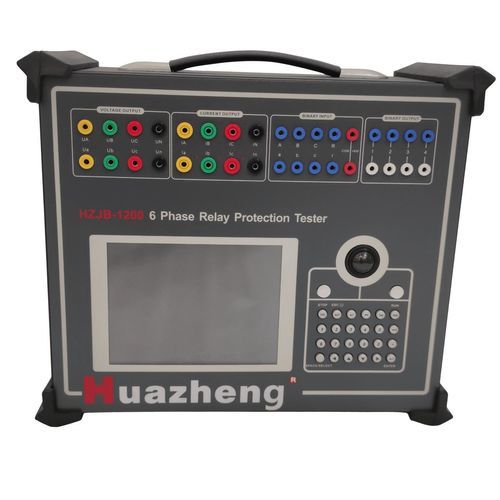

Elektrisches Prüfgerät HZJB-1200

automatisiertStromnetzfür Schutzrelais

Sechsphasige Spannungen und Ströme können ausgegeben werden, was jede Kombination ermöglicht, wie z.B. die Ausgangsmodus einer Kombination aus konventionellem Vierphasenstrom und Dreiphasenstrom, Sechsphasenspannungsmodus, Sechsphasenstrommodus und Zwölfphasenausgangsmodus. Es ist nicht nur mit herkömmlichen Testmethoden kompatibel, sondern ermöglicht auch bequeme Differenzialtests an Dreiphasentransformatoren. Gerätefunktionen und technische Parameter - Betriebsmodus: Das Gerät wird direkt an einen Computer oder Desktop angeschlossen, was bequem, effizient und stabil in der Leistung ist. - Neuer Linear-Hi-Fi-Leistungsverstärker: Der Ausgangsanschluss verwendet einen modularen linearen Leistungsverstärker anstelle eines Schaltleistungsverstärkers, der hohe Wiedergabegenauigkeit, hohe Zuverlässigkeit und hervorragende Eigenschaften bietet. Hohe Zwischenfrequenzen werden nicht erzeugt, um den Test zu stören, und die Glättungsgenauigkeit der vom gesamten Bereich von starkem bis schwachem Strom erzeugten Wellenform ist hervorragend. - Hochleistungs-Mainframe: Der Ausgangsteil verfügt über DSP-Steuerung, die einen schnellen Betrieb, Echtzeit-Digital-Signalverarbeitung, breite Bandbreite und hochauflösende D/A-Wandlung ermöglicht. Die Ausgangswellenform zeichnet sich durch hohe Präzision, geringe Verzerrung und gute Linearität aus. Das Gerät ist kompakt, leicht, voll funktionsfähig, einfach zu bedienen und für Durchlauftests geeignet. - Leistungsstarke Softwarefunktion: Es kann alle Arten von umfangreichen und komplexen Validierungsarbeiten mit einem hohen Automatisierungsgrad durchführen. Es ermöglicht auch das bequeme Testen und Scannen von Schutzeinstellungen, das Abspielen von Fehlern, die Echtzeitspeicherung von Testdaten, die Vektordarstellung, den Online-Berichtsdruck usw. Sechsphasenstrom erleichtert das Testen des dreiphasigen Differenzschutzes. - Unabhängige DC-Ausgabe: Eine einstellbare DC-Stromversorgung mit 110 V und 220 V wird zur Stromversorgung bereitgestellt. - Vollständige Schnittstelle: Das Gerät mit einem USB-Kommunikationsanschluss kann mit dem Computer und anderen externen Geräten kommunizieren. - Perfekte Selbstschutzfunktion: Mit einem vernünftigen Wärmedissipationsstrukturdesign und zuverlässigen Hardware-Schutzmaßnahmen verfügt es über einen Softstart, Fehler-Selbstdiagnosesoftware und eine Ausgangssperrfunktion. Abschnitt 2: Nennparameter - Anzahl der Stromkanäle: Standard-Sechsphasen - Anzahl der Spannungskanäle: Standard-Sechsphasen - AC-Stromausgangsbereich: 30 A/Phase oder 180 A (sechs Phasen parallel) - DC-Stromausgangsbereich: 10 A DC/Phase - AC-Spannungsausgangsbereich: 120 V AC/Phase - DC-Spannungsausgangsbereich: 160 V DC/Phase Nennparameterdetails - AC-Stromausgang: Wahrer Wert jeder Phasenausgabe, wenn Sechsphasenstromausgang 0~30A, Ausgangsgenauigkeit 0.2 Grad. Wahrer Wert jeder Phasenausgabe, wenn Dreiphasenstromausgang 0~60A. Wahrer Wert des Sechsphasen-Parallelausgangs 0~180A. Erlaubter wahrer Wert, wenn Phasenstrom lange Zeit bei 10A arbeitet. Maximale Ausgangsleistung des Phasenstroms 450VA. Maximale Ausgangsleistung für Sechsphasen-Parallelausgang ist 1000VA. Zulässige Arbeitszeit bei Sechsphasen-Parallelausgangsmaximalleistung ist 10 s. Frequenzbereich (Grundwelle): 0~1000 Hz. Harmonische Ordnung: 0~20. - DC-Ausgang: Stromausgang 0~±10 A/Phase, Ausgangsgenauigkeit 0.2 Grad. Maximale Lastspannung ist 20 V. - AC-Spannungsausgang: Wahrer Wert der Phasenspannungsausgabe 0~120 V, Ausgangsgenauigkeit 0.2 Grad. Wahrer Wert der Leitungsspannungsausgabe 0~240 V. Ausgangsleistung der Phasenspannung/Leitungsspannung 80VA/100VA. Frequenzbereich (Grundwelle): 0~1000 Hz. Harmonische Ordnung: 0~20. - DC-Spannungsausgang: Ausgangsamplitude der Phasenspannung 0~±160 V, Ausgangsgenauigkeit 0.2 Grad. Ausgangsamplitude der Leitungsspannung 0~±320 V. Ausgangsleistung der Phasenspannung/Leitungsspannung 70VA/140VA. - Eingänge und Ausgänge: 8-Kanal-Eingang. Freier Kontakt 1~20 mA, 24 V. Elektrische Potenzialkontakte „0“: 0~+6V; „1“: +11 V~+250 V. 4 Kanäle Ausgang DC: 220 V/0.2 A; AC: 220 V/0.5 A. - Zeitmessbereich: 0.1 ms ~ 9999 s, Messgenauigkeit <0.1 ms. Index der Prüfpunkte für den Relais-Schutz - Relais-Schutztyp: Prüfelement, Vorgeschlagenes Testmodul, Anmerkungen - Signalrelais: Entsprechende Prüfaufgaben, DC-Test, AC- und DC-Test, Wenn ein AC/DC-Hybrideingang für das Zwischenrelais erforderlich ist, testen Sie es im Modul „AC- und DC-Test“. Wenn der Nennstrom des Signalrelais zu niedrig ist, verwenden Sie die Spannungsschleifenausgabe des Testers für Experimente. - Stromrelais: Entsprechende Prüfaufgaben, AC-Test, Das Sequenzkomponentenrelais kann im speziellen Sequenzmodul „AC-Test“ getestet werden. Das Inverszeitrelais kann im Modul „It characteristic“ getestet werden. - Differenzialrelais: DC-Magnetfunktion, Differenzialrelais, Differenzialharmonisch, AC/DC-Test, Harmonischer Test, Für die korrekte Verdrahtung im Test siehe „Anhang 5“. - Leistungsrelais (Richtungsrelais): Entsprechende Prüfaufgaben, Stromrichtung und Impedanz, AC-Test, Vor dem Testen des Leistungsrelais (Richtung) sollten der Verbindungstyp und die Schutzgrenze im Voraus bestimmt werden. - Synchronrelais: Entsprechende Prüfaufgaben, Synchronisationstest, AC-Test, UA, UC des Testers sind als Systemseite und als Seiten-Spannungsausgang für das Modul „Synchronisationstest“ festgelegt. Technische Spezifikationen - Stromkanal: Standard-Sechsphasen - Spannungskanal: Standard-Sechsphasen - AC-Stromausgang: 30 A/Phase oder 180 A (sechs Phasen parallel) - DC-Stromausgang: 10 A DC/Phase - AC-Spannungsausgang: 120 V AC/Phase - DC-Spannungsausgang: 160 V DC/Phase - Frequenzbereich: 0~1000 Hz - Harmonische Ordnung: 0~20 - Eingabekanäle: 8 - Ausgabekanäle: 4 DC, 1 AC - Zeitmessbereich: 0.1 ms ~ 9999 s
