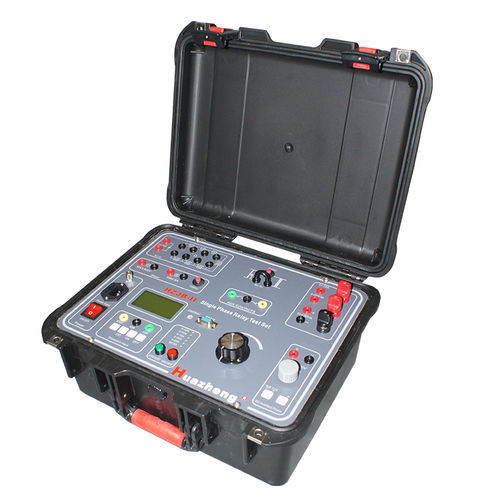

Prüfgerät für Schutzrelais HZJB-II

Industriedigitalkompakt

Der HZJB-II Einphasen-Relais-Schutztester ist ein tragbares Feldtestgerät mit hervorragender Leistung. Er verfügt über ein elegantes, schlankes Design mit einem Aluminiumgehäuse und einem PC-Panel. Der Tester wird von einem ARM-Chip gesteuert und verfügt über ein LCD-Display, das Spannungs- und Stromausgänge sowie eine Stoppuhr anzeigt. Das Gerät bietet vollständig isolierte Ausgänge für einstellbare AC/DC-Spannung, AC/DC-Strom und einstellbare DC-Spannung. Es verfügt außerdem über einen doppelten Überlastschutz im Ausgangskreis für Sicherheit und Zuverlässigkeit. Mit seiner hohen Ausgangskapazität, kleinen Größe, geringen Gewicht und hohen Zuverlässigkeit ist der HZJB-II ideal für die Feldkalibrierung und Prüfung verschiedener Relais. Hauptmerkmale: - Vollständig isolierter Ausgang für einstellbare DC-Spannung, automatischer Schutz gegen Kurzschluss, Überlast und Bereichsüberschreitung. - Maximale Ausgangsstromstärke: 0~150A. - Ausgestattet mit einem digitalen AC/DC-Volt-Amperemeter mit LCD-Display, kann AC- und DC-Spannungs- und Stromwerte, Stoppuhr, Potenzial und Kontaktstatus anzeigen. - Interne elektrische Stoppuhr; verfügbare elektrische Kontakte, maximales Potenzial 250V; Zweikanalmessung. - Leichtes Design, kleines Volumen und voll funktionsfähig. Haupttechnische Parameter und Funktionen: - Nenn-Eingangsleistung: AC 220V ±10%, 1000VA, 50Hz - AC-Ausgang: - Bereich (A): 0~10, Leerlaufspannung (Min) V: 90, Volllastspannung (Min) V: 80, Volllaststrom (Max) A: 10 - Bereich (A): 0~40, Leerlaufspannung (Min) V: 25, Volllastspannung (Min) V: 22, Volllaststrom (Max) A: 40 - Bereich (A): 0~100, Leerlaufspannung (Min) V: 10, Volllastspannung (Min) V: <8, Volllaststrom (Max) A: 150 - AC-Spannungsausgang: - Bereich (V): 0~250 (AC), Leerlaufspannung (Min) V: 250, Volllastspannung (Min) V: 240, Volllaststrom (Max) A: 3 - Bereich (V): 0~300 (DC), Leerlaufspannung (Min) V: 320, Volllastspannung (Min) V: 250, Volllaststrom (Max) A: 3 - DC-Hilfsausgang: - Bereich V: 0~110, Spannung V: 120, Maximalstrom A: 0.5 - Bereich V: 110~220, Spannung V: 220, Maximalstrom A: 0.5 - Stoppuhr: Bereich: 0.0000~999999S, Auflösung: 0.1mS, Genauigkeit: ±5, Mit elektrischen Kontakten und Potenzialeingang, maximale Eingangsspannung: DC 250V - Amperemeter: Bereich: intern: 0.000~150.0A; Extern: 0.000~6.000A (AC oder DC), Genauigkeit: 0.5%, Messmethoden: AC: Wahrer Effektivwert, DC: Durchschnitt - Voltmeter: Bereich: 0.0~600.0V (AC ODER DC); Genauigkeit: 0.5%, Messmethoden: AC: Wahrer Effektivwert, DC: Durchschnitt - Widerstände und Kondensatoren: Widerstand: 0.5 Ohm bis 2.5k Ohm; Kondensator: 10uF, maximale Spannung AC 450V - Teilung / Kombination von Hilfskontakten: Maximalstrom: 1A, Maximale Spannung: AC250V oder DC120V - Betriebsumgebung: Temperatur: -10 ~ 40°C, Die relative Luftfeuchtigkeit muss unter 80% liegen - Volumen: 320mm × 260mm × 230mm - Gewicht: 16kg Vorsicht: - Das Gerät sollte während des Betriebs zuverlässig geerdet werden, um Sicherheit zu gewährleisten. - Wenn das Display zu dunkel oder schwarz erscheint, passen Sie die "Kontrast"-Einstellung an. - Die "Messauswahl"-Taste ist inaktiv, sobald der Strom ausgegeben wird. Technische Spezifikationen: - Modell: HZJB-II - Nenn-Eingangsleistung: AC 220V ±10%, 1000VA, 50Hz - Maximale Ausgangsstromstärke: 0~150A - Maximale Ausgangsspannung: AC 250V, DC 300V - Gewicht: 16kg - Abmessungen: 320mm × 260mm × 230mm
