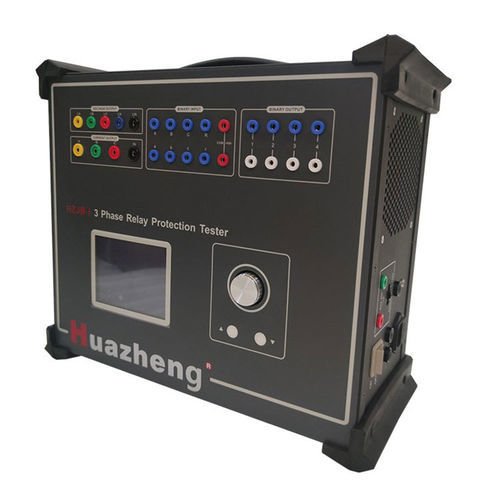

Prüfanlage für Schutzrelais HZJB-I

elektrischcomputergesteuertIndustrie

Das dreiphasige Relais HZJB-I bietet erstklassige Leistung und Genauigkeit bei der Überwachung und Sicherung von dreiphasigen Stromsystemen. Dank modernster Technologie und präziser Technik gewährleistet dieses Relais einen reibungslosen Betrieb und Schutz kritischer elektrischer Geräte und Maschinen. Ausgestattet mit fortschrittlichen, mikroprozessorbasierten Algorithmen bietet das dreiphasige Relais HZJB-I präzisen und reaktionsschnellen Schutz gegen eine Reihe von elektrischen Fehlern, einschließlich Überstrom, Unterstrom, Phasenungleichgewicht und Phasenausfall. Dieses Schutzniveau ist entscheidend, um Geräteschäden zu verhindern und die Sicherheit und Zuverlässigkeit des Stromnetzes zu gewährleisten. - Ein industrieller Steuerungscomputer und ein Windows-Betriebssystem sind vorinstalliert. Bitte schalten Sie die Stromversorgung des Hosts nicht zu häufig ein oder aus. - USB-Schnittstellen befinden sich auf der Vorder- oder Rückseite und ermöglichen das Hot-Swapping von USB-Geräten (z. B. Flash-Laufwerke), jedoch sollte das Ein- oder Ausstecken erst nach Abschluss der Datenübertragung erfolgen. - Um den reibungslosen Betrieb des integrierten Windows-Betriebssystems auf dem Industriecomputer zu gewährleisten, löschen oder ändern Sie keine Dokumente auf der Hardware und das Logo auf dem Desktop. Verwenden, ändern, erweitern, löschen oder verwenden Sie das integrierte Windows-System nicht, um Schäden am Betriebssystem zu vermeiden. Stellen Sie beim Kopieren von Daten über USB sicher, dass der Speicherstick virenfrei ist. Installieren Sie keine anderen Softwareprogramme über den Speicherstick auf diesem System. - Beim Anschließen einer externen Tastatur oder Maus darauf achten, dass Sie nicht an das falsche Terminal anschließen, da sonst das Windows-Betriebssystem möglicherweise nicht normal startet. - Schalten Sie die Stromversorgung während der Ausgabe nicht direkt aus, um falsche Schutzmaßnahmen aufgrund falscher Ausgabe zu vermeiden. - Wenn die Schaltanzahl sowohl mit dem Ruhekontakt als auch mit dem Potenzial (0 – 250 V DC) kompatibel ist und ein geladener Kontakt verwendet wird, sollte der hohe Anschluss (Anode) des Kontaktpotenzials mit dem gemeinsamen Ende +KM verbunden werden. - Stecken Sie keine Gegenstände (z. B. Schraubendreher) in die Lüftungsschlitze oder Ein-/Ausgangsbuchsen. Stellen Sie bei der Inbetriebnahme des Testers sicher, dass die Lüftungsschlitze, der Netzschalter und der Netzstecker am Prüfgerät frei bleiben. Stellen Sie das Gerät aufrecht oder entfalten Sie den Ständer für eine leicht geneigte Platzierung. - Führen Sie keine externe AC/DC-Stromversorgung in die Spannungs- und Stromausgangsbuchsen des Testers ein. - Wenn die Störung vor Ort stärker ist oder hohe Sicherheit erforderlich ist, erden Sie die Steckdose der Stromquelle oder die Schutzerdung des Testers vor dem Testen. - Wenn die Schnittstellendaten falsch sind oder Sie keine korrekten Eingaben machen können, wenn Sie diesen Tester verwenden, können Sie das Problem wie folgt lösen: Löschen Sie die Datei „para“ unter „E\Relay Protection Calibrator\“ und starten Sie das laufende Programm neu. Alle Daten auf der Schnittstelle werden auf die Standardwerte zurückgesetzt. Einschaltverfahren: - Stecken Sie das Netzkabel des Testers in eine 220V-Steckdose. Wenn Sie einen externen Computer verwenden, verbinden Sie die serielle Kommunikationsleitung mit dem seriellen Anschluss des Computers und der Kommunikationsschnittstelle am unteren Ende des Testers. - Überprüfen Sie die Kabel und stellen Sie sicher, dass die Verbindung korrekt ist. Schalten Sie die Stromversorgung des Testers ein (wenn Sie eine externe Tastatur oder Maus verwenden möchten, schließen Sie diese an den Tester an, bevor Sie die Stromversorgung einschalten; in diesem Fall funktioniert der Trackball nicht) und die Stromversorgung des externen Computers. Nach einem Moment erscheint die Softwareoberfläche „Relay Protection Calibrator“. Klicken Sie auf der Hauptoberfläche mit der linken Taste der angeschlossenen externen Maus oder der Trackball-Maus auf das Modullogo, um alle Arten von Funktionen zu testen und alle Tests durchzuführen. Ausschaltverfahren: - Schalten Sie den Netzschalter nicht direkt an der Frontplatte aus. Beenden Sie zuerst das Windows-Betriebssystem und drücken Sie dann den Netzschalter, wenn die Aufforderung zum sicheren Herunterfahren auf dem Bildschirm erscheint. - Bewegen Sie den Cursor mit der Maus über die Hauptoberfläche oder drücken Sie die „Exit“-Taste auf der Frontplatte, um alle Funktionstests zu beenden. Nachdem Sie zur Hauptoberfläche zurückgekehrt sind, drücken Sie erneut die „Exit“-Taste. Ein Bestätigungsdialog wird auf dem Bildschirm angezeigt. Nach Ihrer Bestätigung können Sie den Netzschalter an der Frontplatte ausschalten, sobald die Meldung „Sie können jetzt die Stromversorgung ausschalten“ auf dem Bildschirm erscheint. Dadurch kann die Maschine sicher heruntergefahren werden. Spezifikation AC-Stromausgang - Phasenstromausgang (Effektivwert): 0~40A, Ausgangsgenauigkeit 0.2 Grad - 3-phasiger paralleler Stromausgang (Effektivwert): 0~120A - Ein langfristiger Phasenstrom: 10A - Maximale Ausgangsleistung des Phasenstroms: 450 VA - Maximale Ausgangsleistung von 3 parallelen Strömen: 900 VA - Maximale zulässige Arbeitszeit von 3 parallelen Strömen: 10 Sekunden - Frequenzbereich (fundamental): 20~1000Hz - Harmonische Zeit: 2~20 DC-Stromausgang - Stromausgang: 0~±10A / Phase, 0~±30A / 3 parallel - Ausgangsgenauigkeit: 0.5 Grad AC-Spannungsausgang - Phasenspannungsausgang (Effektivwert): 0~120V, Ausgangsgenauigkeit 0.2 Grad - Leiterspannungsausgang (Effektivwert): 0~240V - Phasenspannung / Leitungsphasenausgangsleistung: 80VA / 100VA - Frequenzbereich (fundamental): 20~1000Hz - Harmonische Zeit: 1~20 DC-Spannungsausgang - Phasenspannungsausgangsbereich: 0~±160V, Ausgangsgenauigkeit 0.5 Grad - Leiterspannungsausgangsbereich: 0~±320V - Phasenspannung / Leitungsphasenausgangsleistung: 70VA / 140VA 10-Kanal-Digitaleingang und 8-Kanal-Digitalausgang - Zeitmessbereich: 0.1 ms ~ 9999 s, Messgenauigkeit <0.1 ms Insgesamt setzt das dreiphasige Relais HZJB-I einen neuen Standard für den Schutz und die Steuerung in dreiphasigen Stromsystemen und bietet unvergleichliche Leistung, Zuverlässigkeit und Flexibilität. Ob in Produktionsanlagen, Kraftwerken oder Gewerbegebäuden, dieses fortschrittliche Relais ist die ideale Wahl für den sicheren und effizienten Betrieb kritischer elektrischer Systeme. - Fortschrittliche, mikroprozessorbasierte Algorithmen - Schutz gegen Überstrom, Unterstrom, Phasenungleichgewicht und Phasenausfall - AC- und DC-Strom-/Spannungsausgänge mit hoher Präzision - Mehrere digitale Ein- und Ausgänge - Breiter Frequenzbereich und harmonische Fähigkeit - Industrieller Steuerungscomputer mit Windows-Betriebssystem
