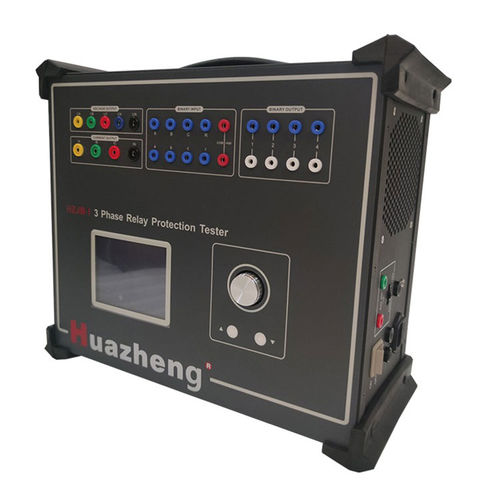

Testsystem für Dreiphasenrelay HZJB-I

kompaktmodularautomatisch

• AC-Phasenstromausgang: 0–40 A, max 450 VA; 3-Phasen parallel: 0–120 A, max 900 VA • DC-Stromausgang: 0–±10 A/Phase, 0–±30 A/3-Phasen • AC-Phasenspannungsausgang: 0–120 V, Leiterspannung: 0–240 V, max 100 VA • DC-Spannungsausgang: 0–±160 V/Phase, 0–±320 V/Leitung, max 140 VA • Frequenzbereich: 20–1000 Hz, Harmonische: 1–20 • Digitale I/O: 10 Eingänge, 8 Ausgänge, Zeit 0.1–9999 ms, Genauigkeit <0.1 ms • Maße/Gewicht: Standard-Industriegehäuse mit Kühlung und Schutz Das HZJB-I Dreiphasen-Relais-Schutzprüfgerät integriert digitalen Signalprozessor, hochpräzise D/A-Wandlung und lineare Verstärker, um komplexe Wellenformen wie Harmonische, Transienten und Kurzschlüsse zu simulieren. Der eingebaute Industriecomputer mit 6,4" TFT-Display, Trackball und Fronttastatur ermöglicht eigenständigen Betrieb mit USB-, Ethernet- und seriellen Schnittstellen für Kommunikation und Updates. Für Labore, Umspannwerke und Feldeinsätze entwickelt, bietet das Gerät präzise Messungen und zuverlässige Signalausgabe mit Schutz gegen Überstrom, Überspannung, Kurzschluss und Überhitzung. Zusätzliche DC-Ausgänge (110/220 V) versorgen externe Geräte. Kompakt und benutzerfreundlich unterstützt es AC/DC-Prüfungen für elektrische Geräte und Schutzrelais, erleichtert Inbetriebnahme und Wartung.
