Digitales Mikroohmmeter HZ-3320E-I

tragbarTischmit niedrigem Widerstand

Übersicht
Das HZ-3320E-I ist ein tragbares Gleichstrom-Widerstandsmessgerät für Transformatoren, ausgelegt für Feldprüfungen an Verteiltransformatoren. Es liefert einen Ausgangsstrom bis 20 A und unterstützt Ein-Klick-Messungen der dreiphasigen Gleichstromwiderstände sowie die Berechnung von Unsymmetrieraten durch einen für Verteiltransformatoren optimierten Algorithmus. Das Gerät dient schnellen, präzisen Messungen und zuverlässiger Datenerfassung im Feld.

Gehäuse & physische Merkmale

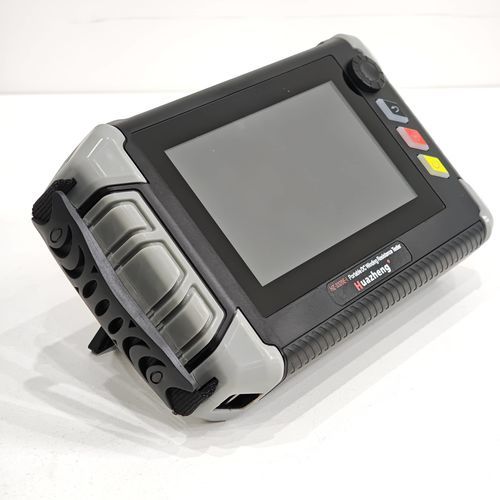

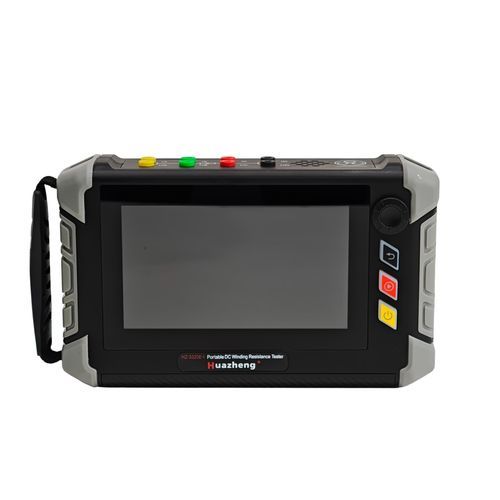

Das Gerät ist für Handbetrieb oder die Verwendung auf dem Tisch mit vollständiger Touch‑Steuerung geeignet. Das Gehäuse wird im sekundären Spritzgussverfahren hergestellt und besitzt Gummipolster an den vier Ecken zur Stoßdämpfung. Der Griffbereich ist mit weichem, rutschfestem Gummi versehen. Die Front ist mit explosionsgeschütztem, gehärtetem Glas versehen und verfügt über einen industrietauglichen 7" Echtfarben-Kapazitiv-Touchscreen.

Produktfunktionen

• Maximaler Prüfstrom: 20 A; wählbare Stufen: 20 A, 10 A, 5 A, 1 A, 0,1 A sowie Niedrigstrommodus (≤10 mA).
• Optimierte Algorithmen für Verteiltransformatoren ermöglichen Ein-Klick-Dreiphasenmessungen und Berechnung der Unsymmetrieraten.
• Schnelle Prüfzyklen und hohe Messgenauigkeit.
• Eingebaute, austauschbare Lithiumbatterie (16,8 V / 6,4 Ah); optionale Mehrfachbatterien und Desktop-Ladegerät für kontinuierlichen Vor-Ort-Einsatz.
• Adapter-Kompatibilität zur Vermeidung falscher Ladegeräte; Betrieb während des Ladevorgangs möglich.
• Unterstützt Yn-, Y- und Δ‑Wicklungen mit dreiphasigen Messverfahren.
• Schutzfunktionen einschließlich EMF- und Leerlaufschutz.
• Speicherung von bis zu 200 Datensätzen; USB-Massenspeicherung; optionaler externer Thermodrucker.
• Benutzeroberfläche: 7" industrieller kapazitiver Touchscreen, Jog-Dial und Tasten für Zwei‑Hand‑Betrieb und Tischsteuerung.
• Typische Akkukapazität pro Ladung: Prüfen von mindestens 50 Transformatoren unter normalen Einsatzbedingungen.

Prüfbeispiel / Methode
Beispielprobe: Trockentransformator 1600 kVA, 10/0,4 kV. Empfohlenes Verfahren: Die Hochspannungsseite mehrfach in der 5 A‑Stufe prüfen (zur Simulation verschiedener Abgriffpositionen) und die Niederspannungsseite in der 20 A‑Stufe prüfen; die Stufen sind entsprechend Wicklungsaufbau und erwarteten Widerstandswerten anzupassen.

Technische Daten

• Modell: HZ-3320E-I
• Typ: Dreiphasig, 20 A
• Ausgangsstrom (Stufen): 20 A, 10 A, 5 A, 1 A, 0,1 A, ≤10 mA
• Messbereiche je Stufe: 20 A: 0,5 mΩ ~ 100 mΩ; 10 A: 1,0 mΩ ~ 300 mΩ; 5 A: 10 mΩ ~ 1,0 Ω; 1 A: 200 mΩ ~ 6,0 Ω; 0,1 A: 2,0 Ω ~ 60 Ω; ≤10 mA: 30 Ω ~ 25 kΩ
• Genauigkeit: ±(Messwert × 0,2% + 2)
• Interne Stromversorgung: Eingebaute Lithiumbatterie 16,8 V / 6,4 Ah (austauschbar)
• Netzadapter (Eingang/Ausgang): Eingang AC 100–240 V, 50/60 Hz; Ausgang DC 24 V / 2 A
• Betriebstemperatur: -10 °C ~ 50 °C
• Relative Luftfeuchtigkeit: ≤90% (nicht kondensierend)
• Abmessungen: 270 mm × 160 mm × 65 mm
• Gewicht: 2,0 kg
• Speicher: bis zu 200 Datensätze; USB-Export
• Display: 7" industrieller Echtfarben-Kapazitiver Touchscreen
• Schutz & Optionen: EMF- und Leerlaufschutz; optionaler Thermodrucker, zusätzliche Batteriekits, Desktop-Ladegerät
