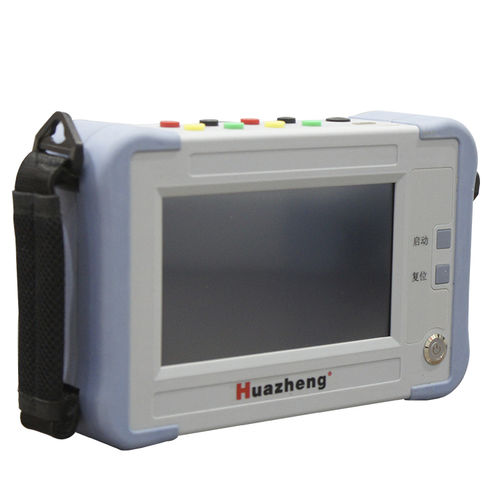

Ratiometer für Transformator HZBB-10A-I

Bei der Produktion von Leistungstransformatoren werden sowohl Halbfertig- als auch Fertigprodukte geprüft. Vor der Inbetriebnahme eines neuen Transformators ist gemäß den nationalen Präventivprüfverfahren eine Prüfung des Windungszahl- bzw. Spannungsverhältnisses erforderlich. Dabei wird geprüft, ob das Windungszahl- bzw. Spannungsverhältnis des Transformators korrekt ist, der Zustand des Stufenschalters vorliegt, ob Windungsschlüsse vorliegen und ob der Transformator ordnungsgemäß funktioniert. Herkömmliche Brückenprüfstände mit variablem Übersetzungsverhältnis sind nicht intuitiv, da sie eine Umrechnung erfordern und nur phasenweise gemessen werden können. Der XXF-Tester mit variablem Übersetzungsverhältnis überwindet diese Einschränkungen durch eine einfache und intuitive Bedienung. Er nutzt ein dreiphasiges Präzisions-Wechselrichternetzteil für schnelle und hochgenaue Prüfungen. 1. Das interne Gerät verwendet für die Messspannung einen dreiphasigen Präzisionswechselrichter anstelle einer einphasigen Netzstromversorgung. Dadurch wird der harmonische Einfluss der Netzspannung während der Messung eliminiert und so präzisere Ergebnisse erzielt. Bei Stromversorgung durch einen Generator gibt es keinen Einfluss auf die Messung. 2. Die dreiphasige Ausgangsspannung verbessert die Prüfgeschwindigkeit. Es kann den Winkel zwischen den Phasen messen und auch Transformatoren mit Neutralleiter prüfen. Das Gerät erkennt automatisch die Transformatorverdrahtungsgruppe im Bereich von 0 bis 11.
