Produktbeschreibung

• Im Herstellungsprozess von Transformatoren, einschließlich der Prüfung von Halbfertigprodukten, Werksprüfungen von Fertigprodukten, Installation, Überholungen, Stufenschalterjustierungen, Übergabeprüfungen und den vom Energieversorger geforderten vorbeugenden Prüfungen, ist die Messung des Gleichstromwiderstands und des Übersetzungsverhältnisses des Transformators unerlässlich. Diese Prüfung dient der Überprüfung der Schweißqualität der Wicklungsverbindungen, der Erkennung von Windungsschlüssen in der Wicklung, der Überprüfung der Kontaktqualität in jeder Stufenschalterposition und der Sicherstellung, dass die tatsächliche Stufenschalterposition mit der Sollposition übereinstimmt. Sie hilft auch, Probleme wie Materialfehler zu identifizieren.
• Herkömmliche Testmethoden erfordern mehrere Verdrahtungsaufbauten und Intervalltests mit zwei separaten Messgeräten, was zeitaufwändig und ineffizient ist und den Produktionsfortschritt erheblich verzögert.

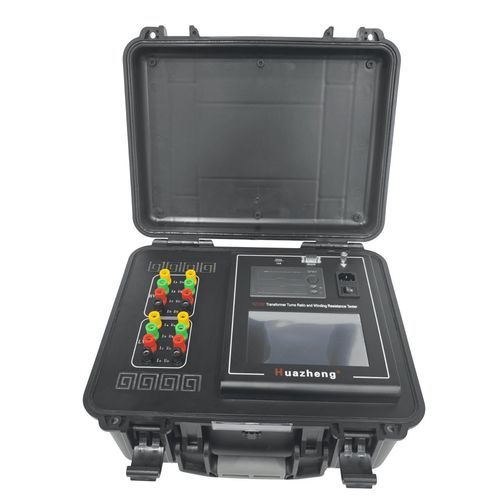

• Um dem Bedarf an schnelleren Messungen des Gleichstromwiderstands und des Übersetzungsverhältnisses von Transformatoren gerecht zu werden, hat unser Unternehmen das integrierte Gleichstromwiderstands- und Übersetzungsverhältnis-Messgerät HZ2162 entwickelt. Dieses Gerät zeichnet sich durch eine einmalige Verdrahtung aus, die es ermöglicht, sowohl die Übersetzungsverhältnismessung als auch die Hoch-/Niederspannungs-Gleichstromwiderstandsmessung an sechs Phasen durchzuführen, ohne die Leitungen trennen zu müssen. Alle Funktionen sind einfach über einen Touchscreen zugänglich und bedienbar.

Merkmale des direkten Widerstands

• Geeignet zum Testen von 10-kV- und 35-kV-Verteilungstransformatoren, Transformatoren, Motoren, Generatoren und anderen induktiven Lasten. Auch zum Messen von Drähten, Relaiskontakten und mehr.
• Temperaturumrechnungsfunktion zur Anpassung der Widerstandswerte an unterschiedliche Temperaturen für besseren Datenvergleich.
• Schutzfunktionen: akustische Entladungsalarme, Überhitzungsschutz für das Netzteil und Schutz vor Verpolung.
• Lastschalter kann direkt im Messmodus betätigt werden, automatische Datenaktualisierung ohne Reset.
• 6 Stromeinstellungen und automatische Strombereichsfunktion zur Auswahl der geeigneten Stromeinstellung je nach Last.

Merkmale des Transformationsverhältnisses

• Dreiphasiges Präzisions-Wechselrichternetzteil eliminiert den Einfluss von Netzspannung auf Oberschwingungen während der Messung und erhöht die Genauigkeit. Stabiler Betrieb auch bei Verwendung eines Generators als Stromquelle.
• Dreiphasige Ausgangsspannung beschleunigt die Prüfung. Misst den Phasenwinkel und identifiziert automatisch die Verdrahtungsgruppe (0–11). Bei Gleichrichtertransformatoren mit mehreren Wicklungen im Niederspannungsbereich kann das Übersetzungsverhältnis und die Winkelabweichung (bis zu 7,5°) gemessen werden, ohne die Niederspannungsseite abzuschalten.
• Kompatibel mit einer breiten Palette von Transformatoren, besonders geeignet für Z-Transformatoren, Gleichrichtertransformatoren, Erdungstransformatoren und Elektroofentransformatoren.
• Schutzmechanismen gegen Verpolung bei hohen und niedrigen Spannungen, Windungsschlüsse des Transformators, falsche Stufenschaltereinstellungen und Kurzschlüsse im Ausgang.
• Nach Eingabe der Nennparameter misst das Gerät automatisch das Übersetzungsverhältnis, den Fehlerwert und die Stufenschalterstellung des Transformators. Besonders geeignet für Stufenschalter mit asymmetrischen Stufenschaltungen und präzise Ermittlung der Stufenschalterstellung, auch bei Geräten mit bis zu 99 Stufen.
• 7 Zoll großer, heller Farb-LCD-Touchscreen, auch bei starkem Lichteinfall gut lesbar. Bedienung über Touchscreen ermöglicht nahtloses Umschalten zwischen Chinesisch und Englisch.

Wichtigste technische Indikatoren
1. Wichtigste Indikatoren für direkten Widerstand:
Gleichstrom-Widerstandsmessung: AUTO
Gleichstrom-Widerstandsmessbereich und Genauigkeit:
10 A: 0,5 mΩ – 800 mΩ ±(0,2 % + 2 Digits)
3 A: 2 mΩ – 2 Ω ±(0,2 % + 2 Stellen)
1 A: 5 mΩ – 10 Ω ±(0,2 % + 2 Stellen)
200 mA: 100 mΩ – 50 Ω ±(0,2 % + 2 Wörter)
40 mA: 500 mΩ – 250 Ω ±(0,2 % + 2 Stellen)
Minimale Auflösung: 0,1 μΩ
Anzeige: LCD-Anzeige, 4 effektive Ziffern
Datenspeicherung: 1000 Gruppen
Arbeitsumgebung: relative Luftfeuchtigkeit
Stromversorgung: Wechselstrom 220 V ± 10 V, 50 Hz ± 1 Hz, Sicherung 5 A
Maximale Leistungsaufnahme: 200 W
2. Wichtigste Indikatoren des Umrechnungsverhältnisses:
Testbereich: Transformationsverhältnis – 0,9 ~ 10000, Winkel – 0–360°
Ratio Genauigkeit: ± 0,1% + 2 Wörter (0,9-500), ± 0,2 % + 2 Wörter (501-2000), ± 0,5 % + 2 Wörter (2001-10000)
Winkelgenauigkeit: ± 0,2°
Ausgangsspannung: wird automatisch an die Last angepasst
Auflösung: Verhältnis – Minimum 0,0001, Winkel – 0,01°
Betriebsspannung: Wechselstrom 220 V ± 10 % 50 ± 1 Hz
Umgebungstemperatur: -10 °C ~ 40 °C
Relative Luftfeuchtigkeit: ≤ 85 %, keine Kondensation

Packliste
NEIN. | Artikel | Menge
1 | Hauptmaschine | 1
2 | Testlinie | 8
3 | Stromleitung | 1
4 | Erdungsleitung | 1
5 | Sicherungsrohr | 2
6 | Druckerpapier | 1
7 | Testmuster (Standardwiderstand) | 1
8 | Serielle Schnittstelle | 1

Weitere Bilder
Transformatoren-Testreihe, Prüfgerät für die Transformator-Kapazitätskennlinie

Technische Spezifikationen (Zusammenfassung)

• Messung von Gleichstromwiderstand und Übersetzungsverhältnis in einem Gerät
• Einmalige Verdrahtung für alle Messungen
• Touchscreen-Bedienung
• 6 Stromeinstellungen, automatische Bereichswahl
• Schutzfunktionen: akustischer Alarm, Überhitzungsschutz, Verpolungsschutz
• Kompatibel mit verschiedenen Transformatorentypen
• Datenspeicherung für 1000 Gruppen
• 7 Zoll Farb-LCD
• Stromversorgung: 220 V AC, 50 Hz
• Max. Leistungsaufnahme: 200 W
