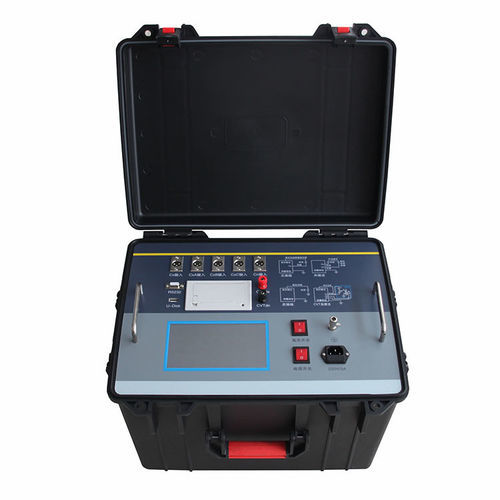

Kapazitätstester HZ-2400H

Hochspannungdielektrischelektrische Isolation

Produktbeschreibung
Das HZ-2400H ist ein Prüfgerät zur Messung von Kapazität und dielektrischem Verlust (tgδ) an Transformatoren, Drosseln, Kondensatoren, Durchführungen und Überspannungsableitern. Es ist für Abnahmeprüfungen, Wartung und vorbeugende Prüfungen in der Elektroproduktion und in Umspannwerken ausgelegt und ermöglicht eine zuverlässige Beurteilung des Isolationszustands sowie die Lokalisierung von Fehlern.

Merkmale

• Digitale FFT‑Filterung für hochpräzise Messung von Kapazität und tgδ mit automatischen Messabläufen.
• Frequenzumwandlungs‑Anti‑Störtechnik zur Eliminierung von 50‑Hz Netzstörungen; erhält Messgenauigkeit auch bei starker elektromagnetischer Störung.
• Hochleistungs‑Schaltnetzteil mit variabler Frequenz, reinen Sinusausgängen (45 Hz / 55 Hz) und bis zu 10 kV Ausgang; Buck‑Boost‑Betrieb möglich.
• Großer Volltouch‑LCD mit grafischer Benutzeroberfläche für intuitive Bedienung und geringen Schulungsaufwand.
• Interner Kalender‑Chip und großer Speicher für zeitgestempelte Speicherung von Ergebnissen; historische Aufzeichnungen anzeigbar und druckbar.
• Datenexport per USB‑Stick und PC‑Verwaltung per spezieller Software; PC‑Schnittstelle (RS232) für Fernsteuerung und Datenintegration.
• Mikroprozessor‑gesteuerte, automatisierte Prüfabläufe je nach ausgewählter Messmethode.
• Option integriertes Modell mit Standardkondensator und HV‑Netzteil zur Vereinfachung der Verkabelung vor Ort.
• Unterstützung für Öl‑tgδ‑Messungen mit Standard‑Ölbecher und speziellen Prüfleitungen.
• Niederspannungs‑Abschirmfunktion bei umgekehrter Verdrahtung, so dass bestimmte Messungen ohne Trennen des geerdeten CVT‑Busses möglich sind.
• AC‑Stand‑off‑Testfähig für PT/CT und Niederspannungssysteme (z. B. 400 V).
• Erkennung externer HV‑Frequenzen von 40–70 Hz und Unterstützung industrieller oder reihenschwingungsfähiger Versorgungen für HV‑Kapazitätstests.
• CVT‑Testfunktionen: Selbsterregungsprüfung, automatische Bestimmung von C1/C2 und deren tgδ, Messung Gesamt‑CvT und vier Schutzgrenzen (HV/LV und Strom).
• Messung von CVT‑Übersetzungsverhältnis, Polarität und Phasenfehler.
• Vierkanal‑Simultanmessung zur Prüfung von Dreiphasen‑ und Neutralpunktdurchführungen.
• Eingebauter Thermodrucker für Vor‑Ort‑Berichte; USB‑Ausgang für Dateiexport.
• Zentrale Steuerung: PC‑Steuerung von bis zu 32 Geräten zur Integration in Prüfwagen.
• Sicherheitsfunktionen: Erdungserkennung (kein HV bei fehlender Erdung), Überstromschutz und Abschaltung der HV bei erkannten elektrischen Schlägen.
• Optionales GPS‑Modul zur Positionskennzeichnung der Messungen.

Technische Daten / Spezifikationen

• Modell: HZ-2400H
• Genauigkeit Kapazität (Cx): ±(Messwert × 1% + 1 pF)
• Genauigkeit tgδ: ±(Messwert × 1% + 0,00040)
• Störfestigkeit: Frequenzumwandlungs‑Anti‑Störung; genannte Genauigkeit bei bis zu 200% Störung erreichbar
• Auflösung: bis 0,001 pF (4 signifikante Stellen)
• tgδ‑Bereich: unbegrenzt, Auflösung 0,001%
• Automatische Probentyp‑Identifikation: Kapazität / Induktivität / Widerstand
• Prüfstrombereich: 10 μA … 5 A
• Kapazitätsbereiche internes HV: 3 pF … 60000 pF @ 10 kV; 60 pF … 1 μF @ 0,5 kV
• Kapazitätsbereiche externes HV: 3 pF … 1,5 μF @ 10 kV; 60 pF … 30 μF @ 0,5 kV
• Einstellbarer interner HV‑Spannungsbereich: 0,5 … 10 kV (12 kV optional)
• Max. Ausgangsstrom (intern): 200 mA
• Max. Prüfstrom bei Rückverdrahtung: 10 kV / 5 A (Netzfrequenz oder Frequenzumwandlung 40–70 Hz)
• CVT Niederspannungs‑Ausgang (selbsterregt): 3 … 50 V, 3 … 30 A
• Genauigkeit Messung Übersetzungsverhältnis: ±(Messwert × 1%); Bereich 10 … 99999
• Phasenmessgenauigkeit: ±0,1°; Bereich 0 … 359,9°
• Prüffrequenz: 40–70 Hz einstellbar; automatische doppelte Frequenzumwandlung für 50 Hz / 60 Hz konfigurierbar
• Frequenzgenauigkeit: ±0,01 Hz
• Messzeit: ca. 40 s (methodeabhängig)
• Eingangsleistung: 180 V … 270 V AC, 50 Hz ±1% (Netz oder Generator)
• Schnittstellen: RS232 Standard, U‑Disk (USB) für Datenspeicherung
• Drucker: eingebauter Thermomikrodrucker
• Umgebungstemperatur: -10 °C … 50 °C
• Abmessungen: 500 mm × 377 mm × 330 mm
• Gewicht: ca. 28 kg
