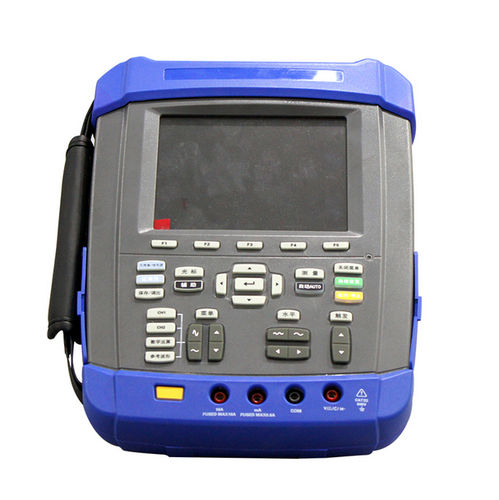

Handgerät-Teilentladungsüberwachungsgerät HZ-9003C

I. Systemeinführung
Teilentladungen sind ein Symptom und eine Erscheinungsform der Isolationsverschlechterung in elektrischen Anlagen und gleichzeitig eine Ursache für deren weiteren Verfall. Da die Folgen eines Isolationsdurchbruchs oft schwerwiegend sind, ist die Teilentladungserkennung in elektrischen Anlagen besonders wichtig. Teilentladungen in elektrischen Geräten bezeichnen elektrische Entladungen, die keinen vollständigen Kurzschluss zwischen den Elektroden verursachen. Diese Entladungen haben typischerweise geringe Amplituden, können aber die Isolation kontinuierlich schädigen und letztendlich zu einem Ausfall führen. Die Teilentladungserkennung unter Betriebsspannung bietet eine schnelle und einfache Methode zur Identifizierung potenzieller Isolationsfehler, die Stromausfälle oder Personenschäden verursachen könnten.
II. Hauptmerkmale
1) Ermöglicht die schnelle Vor-Ort-Erkennung von Teilentladungen in Hochspannungsanlagen, insbesondere in Schaltanlagen. Das Gerät ist benutzerfreundlich, kompakt, leicht und tragbar.
2) Die Sensorsschaltung zur Teilentladungserkennung nutzt fortschrittliche Technologien zur Hochfrequenz- und Schwachsignalverarbeitung und verwendet hochpräzise AD-Wandler und Hochgeschwindigkeits-DSP-Chips für die digitale Signalverarbeitung. Dies gewährleistet eine hervorragende Störfestigkeit und Messgenauigkeit.
3) Integriert mehrere Detektionsmethoden für Teilentladungssignale, darunter Ultraschall-, transiente Erdwellen-, Kontakt-Ultraschall- und Hochfrequenzmethoden.
4) Integrierter berührungsloser Luftschallsensor und TEV-Sensor.
5) Bietet mehrere Anzeigefenster zur Analyse von Teilentladungs-Testdaten, darunter Wellenformdiagramme, Phasendiagramme, Balkendiagramme und Vier-Elemente-Diagramme.
6) Unterstützt Datenspeicher- und Anzeigefunktionen; Daten können direkt über SD-Karte oder USB exportiert werden.
7) Unterstützt mehrstufige Schwellenwerteinstellungen für Warnungen und Alarme und bietet intuitive Hinweise auf Probleme durch unterschiedliche Amplitudenfarben.
8) Stromversorgung über einen Lithium-Akku mit hoher Kapazität, der eine kontinuierliche Betriebszeit von mehr als 10 Stunden mit einer einzigen Ladung ermöglicht.
