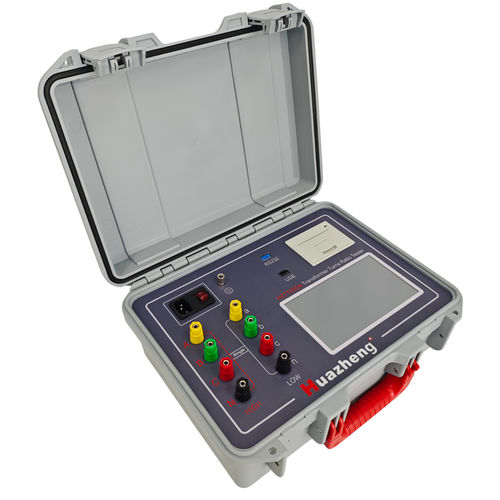

Digitaler Ratiometer HZTTR80A

für Transformator

• Prüfbereich: Übersetzungsverhältnis 0,9–10000, Strom 0–2000 mA, Winkel 0–360° • Übersetzungsgenauigkeit: ±0,1 % bis ±0,5 % • Stromgenauigkeit: ±1 % des Messwerts + 0,5 mA • Winkelgenauigkeit: ±0,2° • Ausgangsspannung: 5V oder 80V wählbar • Auflösung: Verhältnis 0,0001, Strom 0,001 mA, Winkel 0,01° • Prüfspannung: AC 5V oder 80V • Stromversorgung: 100–240V AC, 50/60 Hz • Umgebungstemperatur: -10°C bis +40°C • Luftfeuchtigkeit: ≤85 %, nicht kondensierend • Abmessungen: Haupteinheit 360×290×170 mm, Kabelbox 360×290×170 mm Das HZTTR80A Übersetzungsverhältnis-Prüfgerät ist ein vollautomatisches und tragbares Gerät zur Messung des Windungsverhältnisses, Spannungsverhältnisses, Vektorgruppe, Polarität, Wicklungsanschlüsse, Stufenschalter und Erregerstrom. Gerät und Zubehör sind in einem robusten Kunststoffgehäuse untergebracht, das gegen Wasser, Staub, Stöße, Hitze und Kälte beständig ist – ideal für Feldeinsätze. Es prüft ein- und dreiphasige Transformatoren mit oder ohne Stufenschalter. Die Blindtest-Funktion erkennt unbekannte Vektorgruppen und Phasenbeziehungen. Auch geeignet für Autotransformatoren, Z-Typ und Phasenschieber. Die Steuerung erfolgt über eine Android-App für drahtlosen Betrieb, Speicherung und Datenübertragung. Funktionen sind grafische Anzeige, gleichzeitige Messung aller drei Phasen und flexible Stufeneinstellungen für Hoch- und Niederspannungsseite. Das HZTTR80A bietet Zuverlässigkeit, Präzision und Effizienz bei Transformatorprüfungen.
