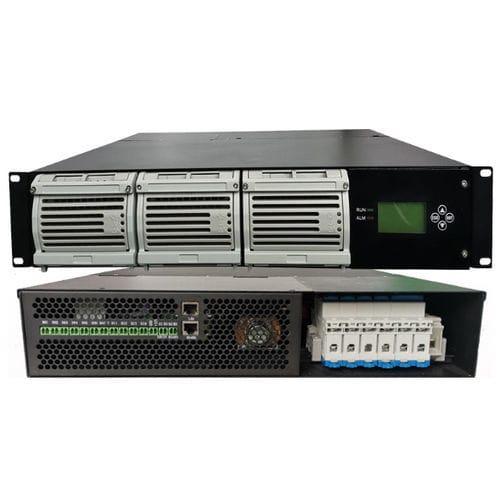

19"-Rack-Stromversorgung VT-220 / 48-150AS

AC/DCgesteuertEinfachausgang

Beschreibung
Telecom-Gleichrichtersysteme besitzen ein fortschrittliches modulares Design, das das System kompakt macht und gleichzeitig genügend Leistung für die Anforderungen der Kommunikations- und Energieindustrie liefert. Das System besteht aus einem oder mehreren Gleichrichtermodule(n) und Überwachungsmodulen. Im Normalbetrieb liefert das Gleichrichtersystem Lastleistung, Batteriehaltestrom und Batterie-Angleichstrom.

Hauptmerkmale

• AC-Eingang: L+N+PE/220Vac
• DC-Ausgangsspannung: 40VDC ~ 59VDC
• Garantie: 2 Jahre
• Modelle, Abmessungen & Gewicht:
  • 220/48-50A: 482*380*88mm / 12.5KG
  • 220/48-100A: 482*380*88mm / 12.5KG
  • 220/48-150A: 482*380*88mm / 15KG

Technische Parameter (Tabelle)
Modell: VT-220/48-150AS
Betriebsumgebung - Betriebstemperatur: -5°C ~ 45°C
Lagertemperatur: -40°C ~ 70°C
Relative Luftfeuchte: ≤ 90%RH (30°C)
Höhe: ≤ 2000m
Überspannungsfestigkeit: Klasse II
Verschmutzungsgrad: Klasse II
Sonstiges: Keine leitfähigen Staubpartikel oder korrosiven Gase. Keine Explosionsgefahr

AC-Eingang - AC-Eingang: L＋N＋PE/220Vac
Anwendbares Stromnetz: TN, TT
Eingangsspannungsbereich: 85Vac ~ 300Vac
Eingangsfrequenz: 45Hz ~ 65Hz
Maximaler Eingangsstrom: ≤ 33A
Leistungsfaktor: ≥ 0.99

DC-Ausgang - Normale Ausgangsspannung: 48Vdc
Bemessene Ausgangsspannung: 53.5Vdc
Ausgangsspannungsbereich: 40Vdc ~ 59Vdc
Ausgangsstrom: 0 ~ 150A (Ausgangsspannung 53.5V)
Spannungsgenauigkeit: ≤ 1%
Wirkungsgrad: ≥ 94%
Rauschen (Spitze-Spitze): ≤ 200mV (0 ~ 20MHz)
Gewichtetes Rauschen: ≤ 2mV (300Hz ~ 3400Hz)

AC-Eingang Alarm und Schutz - AC-Eingang Überspannungsalarm-Punkt: Standard: 280Vac ± 5Vac, über Monitor konfigurierbar
AC-Eingang Unterspannungsalarm: Standard: 90Vac ± 5Vac, über Monitor konfigurierbar
AC-Eingang Überspannungsschutz Wiederanlauf: Standard: 295Vac ± 5Vac
AC-Eingang Unterspannungsschutz-Punkt: Standard: 90Vac ± 5Vac, über Monitor konfigurierbar

DC-Ausgang Alarm und Schutz - DC-Ausgang Überspannungsalarm-Punkt: Standard: 29Vdc ± 0.5Vdc, über Monitor konfigurierbar
DC-Ausgang Unterspannungsalarm-Punkt: Standard: 21Vdc ± 0.5Vdc, über Monitor konfigurierbar
DC-Ausgang Überspannungsschutz-Punkt: Standard: 29.0Vdc ± 0.5Vdc, über Monitor konfigurierbar
LLVD: Standard: 22Vdc ± 0.5Vdc, über Monitor konfigurierbar
BLVD: Standard: 21Vdc ± 0.5Vdc, über Monitor konfigurierbar

Spezifikationen

• Modell: VT-220/48-150AS
• AC-Eingang: L+N+PE / 220Vac
• Eingangsspannungsbereich: 85Vac ~ 300Vac
• Eingangsfrequenz: 45Hz ~ 65Hz
• Maximaler Eingangsstrom: ≤ 33A
• Leistungsfaktor: ≥ 0.99
• Normale DC-Ausgangsspannung: 48Vdc
• Bemessene Ausgangsspannung: 53.5Vdc
• DC-Ausgangsspannungsbereich: 40Vdc ~ 59Vdc
• Ausgangsstrom: 0 ~ 150A (bei 53.5V)
• Spannungsgenauigkeit: ≤ 1%
• Wirkungsgrad: ≥ 94%
• Rauschen (pp): ≤ 200mV (0 ~ 20MHz); Gewichtetes Rauschen ≤ 2mV (300Hz ~ 3400Hz)
• Betriebstemperatur: -5°C ~ 45°C
• Lagertemperatur: -40°C ~ 70°C
• Relative Luftfeuchte: ≤ 90%RH (30°C)
• Höhe: ≤ 2000m
• Abmessungen (alle Varianten): 482*380*88mm
• Gewicht: 220/48-50A & 220/48-100A = 12.5KG; 220/48-150A = 15KG
• Garantie: 2 Jahre
