DC/DC-Wandler / Aufwärtswandler

HochleistunggesteuertRack

Produktübersicht

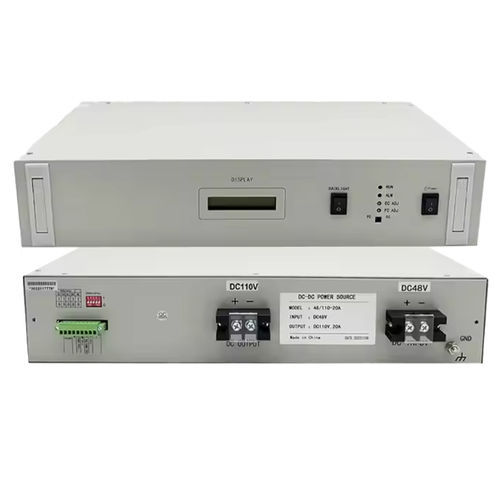

Der rackmontierte DC-DC Step-up-Wandler VOITA ist für industrielle und Kommunikationsanwendungen entwickelt, die eine stabile Anhebung der DC-Spannung benötigen. Er kann als Einzelversorgung oder parallel mit automatischer Stromteilung betrieben werden. Das Gerät passt in einen 2U 19-Zoll-Rack und bietet hohe Effizienz sowie geringe elektromagnetische Störungen.

Grundspezifikationen

• DC-Eingang: 48 VDC (typisches Modell)
• DC-Ausgang (Beispiel): 220 VDC (Serie unterstützt DC220V / DC110V / DC48V / DC24V je nach Modell)
• Ausgangsstrom: 10 A (auch in 20 A und weiteren Nennwerten verfügbar)
• Zulässiger Eingangsspannungsbereich (48V-Modelle): 43 V – 56,7 V
• Signalanschluss: RS485 (optional)
• Gehäuseform: 2U, 19 Zoll Rackmount

Technische Merkmale

• Über-/Unterspannungsschutz, Überstrom- und Kurzschlussschutz
• Schutz bei hoher Temperatur
• Automatische Stromverteilung für Parallelschaltung
• Optionale RS485-Kommunikation mit Echtzeitüberwachung
• Optionale 4-fach Trockenkontakte: Ausgangszustand, Ausgabespannung abnormal, interne Temperatur, Batterie Niederspannung

Betriebsbeachtungen

• Befolgen Sie die Anleitung des Herstellers für Installation und Betrieb.
• Achten Sie beim Anschließen auf die richtige Polarität von Ein- und Ausgängen.
• Stellen Sie eine fachgerechte Erdung sicher, um Stromschläge und Schäden zu vermeiden.
• Vermeiden Sie dauerhafte Überlastungen, um Ausfälle zu verhindern.
• Bewahren Sie das Handbuch für Wartung und Fehlerbehebung auf.

Ausgewählte technische Kennwerte
Wirkungsgrad: ≥85% (Tabelle); Vollastwirkungsgrad: ≥90%
OCP-Toleranz: ±5% Nennwert
Last-/Quellenänderungsrate: ≤±0,5%
Temperaturkoeffizient: 150 PPM/℃
Spitzenripple Vpp ≤ 100 mV; Schalt-Ripple Vpp ≤ 60 mV; Rauschen ≤ 1 mV
Betriebstemperatur: 0–45℃; Luftfeuchte: ≤95% RH ohne Kondensation; Höhe: ≤2000 m
Hi-pot: DC 2500 V; Leckstrom: < 10 mA

Eingang Unter-/Überspannungsschutzpunkte
DC220V: LVP 180 V, OVP 270 V
DC110V: LVP 90 V, OVP 140 V
DC48V: LVP 40 V, OVP 60 V
DC24V: LVP 20 V, OVP 32 V

Bereiche und Standardwerte für Float-/Ausgleichsladung
Float-Einstellbereich: DC220V 180–230V; DC110V 99–132V; DC48V 43–56,7V; DC24V 22–27,6V
Standard float-Ausgang: DC220V 220V; DC110V 121V; DC48V 52,8V; DC24V 26,4V
Ausgleichslade-Einstellbereich: DC220V 192–245V; DC110V 110–132V; DC48V 48–57,6V; DC24V 24–29,8V
Standard Ausgleichs-Ausgang: DC220V 227V; DC110V 127V; DC48V 56,4V; DC24V 28,2V
Schutzpunkt Ausgangsspannung: z.B. DC220V 245V ±1V; DC110V 145V ±1V; DC48V 58V ±1V; DC24V 30V ±1V

Anschlüsse (Rückseite)
DC-Eingang: DC input+ / DC input-
DC-Ausgang: DC output+ / DC output-
Drehswitch: B0–B3 binäre Codierung (Adressen 0–15)
9-poliger Anschluss: RS485 A / B
Fehler-Trokontakte: COM; BATTERY FAIL; TEMP FAIL; OUT VOLTAGE FAIL; OUT FAIL
Stromteilungs-Schnittstelle: SH+ / SH- (für Parallellauf)

Startvorgang (Kurzfassung)

• DC-Ausgang mit Last verbinden.
• DC-Eingang mit korrekter Polarität anschließen.
• RS485 anschließen, falls Kommunikation benötigt wird.
• Netzschalter einschalten, um das Gerät zu starten.

Wartung und Fehlerbehebung (Kurzfassung)

• Falsche Ausgangsspannung: Float/Equalizing-Potentiometer einstellen.
• Fehleranzeige leuchtet: Batterie/Ausgang auf Entladung, Kurzschluss oder Überstrom prüfen.
• Ausgang vorhanden, aber Last ohne Spannung: Ausgangsverkabelung prüfen.
• Instabiler Ausgang: Eingangsleistung und Überlast prüfen.
• Kein Ausgang: Ausgangsverkabelung, Eingangsicherung und Versorgung prüfen.

Technische Daten

• Marke: VOITA
• Modellreihe: Rack Mount DC Step up Converter (Optionen DC220V / DC110V / DC48V / DC24V)
• Nenn-DC-Eingang: 48 VDC (typisch)
• Zulässiger Eingang (48V): 43–56,7 V
• Nenn-DC-Ausgang (Beispiel): 220 VDC
• Ausgangsstrom: 10 A (Beispiel) — auch in 20 A erhältlich
• Kommunikation: RS485 (optional)
• Abmessungen: 2U, 19 Zoll Rackmount
• Wirkungsgrad: ≥85% (Tabelle); Vollast ≥90%
• Schutzfunktionen: OVP, OCP, Kurzschluss, Übertemperatur
• Parallele Nutzung: automatische Stromteilung (SH+/SH-)
• Umgebung: 0–45℃; Feuchte ≤95% RH ohne Kondensation; Höhe ≤2000 m
• Sicherheit: Hi-pot DC2500V; Leckstrom <10 mA
