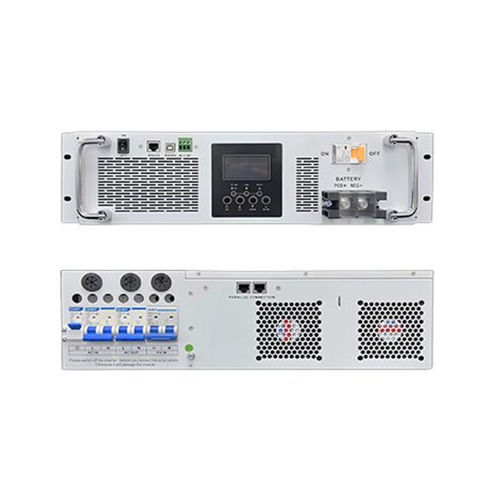

Ladegerät / Inverter / Solar VT-HF48S220V-5KVA

Off-GridhybridAll-in-One

Einführung
Der VOITA VT-HF48S220V-5KVA ist ein Hybrid-Wechselrichter/Ladegerät, das einen reinen Sinus-Wechselrichter, einen integrierten MPPT-Solarladeregler und ein AC-Batterieladegerät kombiniert, um unterbrechungsfreie (UPS-fähige) Notstromversorgung in einem kompakten Gerät bereitzustellen. Das Front-LCD bietet konfigurierbare Einstellungen (Ladeleistung, AC/Solar-Ladepriorität, Eingangsspannungsgrenzen) und einfache Bedienung über Tasten.

Hauptmerkmale

• Reiner Sinus-Wechselrichter mit Kaltstart und Betrieb ohne Batterie möglich
• Integrierter MPPT-Solarregler (MPPT-Bereich 120–450 Vdc; max. PV Voc 500 V)
• Konfigurierbare Eingangsspannungsbereiche und Batterieladestrom über LCD
• Wählbare AC/Solar-Ladepriorität; kompatibel mit Netz- oder Generatorbetrieb
• Automatischer Neustart bei Netzrückkehr und umfassende Schutzfunktionen (Überlast, Übertemperatur, Kurzschluss)
• Kommunikation: RS485, RS232; optionaler Trockenkontakt und paralleler Kommunikationsport bei Parallelmodellen

Technische Daten

• Modell: VT-HF48S220V-5KVA
• Marke: VOITA
• DC-Eingang: 48 VDC (Nennwert)
• Wechselrichter-Ausgang: 220VAC, 50Hz (konfigurierbar 50/60Hz); Nennleistung: 5kVA / 5kW; reine Sinuswelle
• Wirkungsgrad: >95% (Netzbetrieb); Spitzenwirkungsgrad Wechselrichter 94%
• Abmessungen (Kurzangabe): 482 × 290 × 113 mm, Nettogewicht 13 kg; Allgemeine Abmessungen: 438 × 438 × 130,8 mm, Nettogewicht 14 kg
• Farbe: Weiß; Sicherheitszertifizierung: CE

Betriebsparameter

• Netzbetrieb: Nenn-Eingangsspannung 230Vac; konfigurierbare Low/Return/High-Ausfallschwellen (z. B. UPS-Schwellen: 170/180/280 Vac)
• Wechselrichter-Betrieb: Ausgangsregelung ±5%; Frequenz 50/60Hz; Spitzenleistung 2× Nennleistung für 5 s; Überlastschutz: 5 s @ ≥150% Last; 10 s @ 110–150%
• Lademodus: max. kombinierter PV+AC-Ladestrom 100 A; max. AC-Ladestrom 60 A; 3-Stufen-Ladealgorithmus mit Bulk/Float/Overcharge-Parametern (Flooded 58,4V / AGM 56,4V / Float 54V / Overcharge 63V)
• Solar-Eingang: Nenn-PV-Leistung 5.500 W; MPPT-Spannungsbereich 120–450 Vdc; max. PV Voc 500 V; max. PV-Eingangsstrom 18 A; max. PV-Ladestrom 100 A

Kommunikation & Frontpanel

• LCD-Anzeige mit Status-, Lade- und Fehleranzeigen; Funktionstasten und Ein-/Ausschalter
• AC-Ein-/Ausgang, PV- und Batterieeingänge sowie Batterieunterbrecher; Erdungspunkt
• RS232-, RS485- und parallele Kommunikationsanschlüsse (Parallelmodelle); optionaler Trockenkontakt

Anwendungen & Systemarchitektur

• Entwickelt für Insel- und Notstromversorgung in kleinen Gewerbeobjekten, Telekommunikation, entfernten Anlagen und industriellen Anwendungen
• Unterstützt PV-Arrays und optionalen Generator; Parallelschaltung möglich zur Erhöhung der Kapazität

Umgebung & Schutz

• Betriebstemperatur: -10°C bis 55°C; Lagerung: -15°C bis 60°C; Feuchte 5–95% RH (nicht kondensierend)
• Schutzfunktionen: Überlast, Übertemperatur, Kurzschluss und Ausgangs-Kurzschlussschutz (Sicherungs-/Elektroniklösung)
