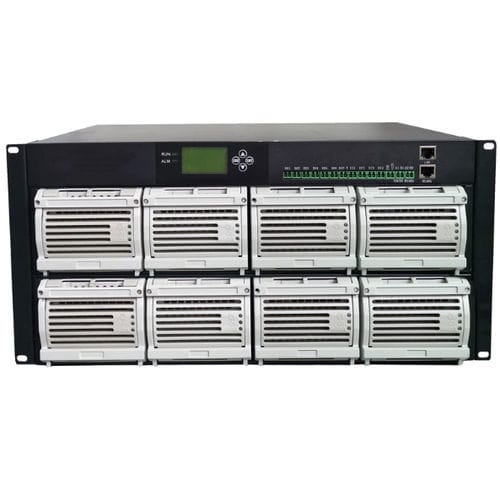

Rack-Stromversorgung VT-380 / 48-400AS

DCgesteuertEinfachausgang

Beschreibung
Das VT-380 / 48-400AS Telekom-Gleichrichtersystem im Rack verfügt über ein modulares Design für kompakte Schrankmontage. Das System besteht aus Gleichrichtermodule und Überwachungsmodule und ermöglicht skalierbare Leistungsverteilungen zur Versorgung von Kommunikations- und Industrieanlagen. Im Normalbetrieb stellt das System Lastleistung, Batterieruhestrom und Batterieausgleichsstrom bereit.

Hauptmerkmale

• AC-Eingangsspannungsbereich: 323VAC ~ 437VAC
• DC-Ausgangsspannungsbereich: 40VDC ~ 60VDC
• Systemabmessungen: 482 × 410 × 220 mm
• Gewicht: 37 kg
• Nenn-Ausgangskapazität: 24000 W (System)
• Garantie: 2 Jahre

Technische Daten

• Modell: VT-380 / 48-400AS
• Betriebstemperatur: -40°C ~ 55°C
• Lagerungstemperatur: -40°C ~ 70°C
• Relative Luftfeuchte: ≤ 90% RH (30°C)
• Höhe über NN: ≤ 2000 m (Leistungsabfall über 2000 m)
• AC-Eingangssystem: L＋N＋PE / 220VAC
• Eingangsspannungsbereich: 323VAC ~ 437VAC
• Eingangsfrequenz: 45Hz ~ 65Hz
• Max. Eingangsstrom: ≤ 74,3 A
• Leistungsfaktor: ≥ 0,99
• Nenn-Ausgangsspannung: 48VDC
• Bewertete Ausgangsspannung: 53,5VDC
• Bewertete Ausgangskapazität: 24000 W (System)
• Ausgangsspannungsbereich: 40VDC ~ 60VDC
• Ausgangsstrom: 0 ~ 50 A (bei 48V)
• Genauigkeit der Spannungs-Sollwerte: ≤ 1%
• Wirkungsgrad: ≥ 93,2%
• Ausgangsrauschen (pk-pk): ≤ 200 mV (0 ~ 20MHz)
• Gewichtetes Rauschen: ≤ 2 mV (300Hz ~ 3400Hz)
• AC-Eingang Überspannungsalarm: Default 280VAC ± 5VAC
• AC-Eingang Unterspannungsalarm: Default 176VAC ± 5VAC
• AC-Eingang Überspannungsschutz Wiederanlauf: Default 295VAC ± 5VAC
• AC-Eingang Unterspannungsschutz: Default 180VAC ± 5VAC
• DC-Ausgang Überspannungsalarm: Default 58VDC ± 0,5VDC
• DC-Ausgang Unterspannungsalarm: Default 45VDC ± 0,5VDC
• DC-Ausgang Überspannungsschutz: Default 60VDC ± 0,5VDC
• LLVD: Default 44VDC ± 0,5VDC
• BLVD: Default 45VDC ± 0,5VDC
• Lastverteilung: Module arbeiten parallel, Ungleichgewicht ≤ ±5% des Nennausgangsstroms
• Leistungsreduzierung nach Eingang (bei 45°C): 100% Leistung bei Eingang ≥154VAC; 300W bei Eingang <154VAC; Unterspannung Abschaltung bei 85VAC

Spezifikationen

• Modell: VT-380 / 48-400AS
• Nenn-Ausgangsspannung: 48VDC
• Bewertete Ausgangsspannung: 53,5VDC
• Nenn-Ausgangskapazität: 24000 W (2,4kW pro Modul × Systemkonfiguration)
• AC-Eingangsbereich: 323VAC ~ 437VAC
• Wirkungsgrad: ≥ 93,2%
• Abmessungen: 482 × 410 × 220 mm
• Gewicht: 37 kg
• Betriebstemperatur: -40°C ~ 55°C
• Garantie: 2 Jahre
