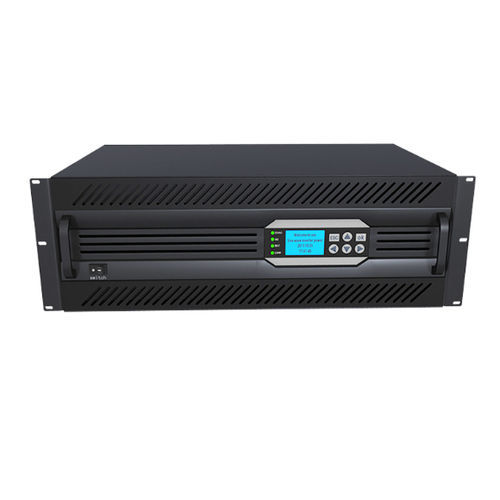

Einphasiger Hochfrequenzumrichter VT-HF48S220-8KVA

Rack19"-Rack4U

Kurzbeschreibung

• DC 48V 8000VA reiner Sinus-Wechselrichter
• Eingang: DC 48V Batterie und Bypass AC 220V
• Nennleistung: AC 220V / 50HZ, 6400W
• Abmessungen: 482mm*176mm*470mm (4U Gehäuse)
• Garantie: 2 Jahre

Beschreibung

• Echter Sinusausgang (T.H.D < 3%)
• Großes 128×64 digitales LCD-Display für Dateninformationen; 4 LED-Anzeigen für den Arbeitsstatus
• Standard 19" Rack-Montage-Gehäuse
• 5 Wege potentialfreier Kontakt für Systemsignale (DC-Eingangsfehler, AC-Eingangsfehler, Überlastinformationen, Bypass-Informationen und Ausgangsfehler)

Funktion

• RS232- und RS485-Kommunikation; optionaler SNMP-Kommunikationsport
• Selbsttest beim Einschalten; sanfter Start des Ausgangs
• akustischer und optischer Alarm
• Aufzeichnung historischer Alarmmeldungen, die abgefragt werden können
• Echtzeitüberwachung des Systembetriebsstatus

Funktion

• Automatische Umschaltfunktion: DC zu AC, AC-Bypass; Transfer < 5ms
• Bypass AC 220V Eingangsfilterung
• Automatischer Neustart bei Wiederherstellung von AC oder DC
• Automatischer temperaturgesteuerter Lüfter
• Eingebauter Spannungsregler zur Stabilisierung der AC-Spannung
• Schutzfunktionen: kurzlastschutz, Überlastschutz, Schutz vor Über-/Unterspannung der Batterie, Überstrom, Übertemperatur
• Unbeaufsichtigter Betrieb: Das System schaltet automatisch zwischen Gleichstrom- und Wechselstromeingang um, um die Last mit Wechselstrom zu versorgen

Technische Parameter (Tabelle)Modell: VT-HF48S220-8KVA DC-EINGANG - Nenneingangsspannung (Vdc): 48V Nenneingangsstrom (A): 167A DC-Eingangsbereich (Vdc): 40-60V Reflektierter Rauschstrom: ≤10% AC-BYPASS-EINGANG - Bypass-Spannungsbereich (Vac): 270V-170V (±10V) Nenneingangsstrom (A): 36,4A AC-AUSGANG - Kapazität (VA): 8000VA Nennausgangsleistung (W): 6400W Ausgangsspannung und -frequenz: 220Vac 50Hz/60Hz Ausgangsstrom (A): 29.1A Spannungsgenauigkeit (V): 220±1.5% Frequenz-Genauigkeit (Hz): 50±0.1% oder 60±0.1% Wellenform: Reine Sinuswelle THD: ≤3% (Netzlast) Dynamische Reaktionszeit: 5% (Last 0←→100%) Leistungsfaktor (PF): 0.8 Überlastbarkeit: 100%-120% 60s; 121%-150% 10s Wirkungsgrad des Wechselrichters (80% Netzlast): ≥85% Wechselrichter ↔ Überbrückung (ms): ≤8ms BETRIEBSUMGEBUNG - Durchschlagsfestigkeit (Eingang und Ausgang): 1500Vac-10mA, 1 Minute Rauschen (1m): ≤55dB Umgebungstemp.: -20℃ ~ +50℃ Luftfeuchtigkeit: 0~90%, keine Kondensation Höhenlage (m): ≤2000 INDICATE - LCD-Anzeige: Eingangs-/Ausgangsspannung/Frequenz/Ausgangsstrom/Temp/Kapazitätsrate usw Wechselrichter-Status: Off Grid-Status, Wechselrichter-Status, Unter- und Überspannung der Batterie, Ausgangsüberlast Abmessungen - Standard 19" Rackmontage (T×B×H) (mm): 482×480×176MM Abmessungen des Gehäuses: 590×570×420mm Gewicht - N.W: 19.00KG; G.W: 30.00KG Schutz: Eingang Unterspannung / Eingang Überspannung / Ausgang Überlast / Kurzschluss Modellliste (ausgewählte Kapazitäten) 48V/110V/220V DC-220VAC (LCD+LED Display) - Beispiele: 1KVAR: 800W (G.W 10KG, N.W 8KG); 2KVAR: 1600W; 3KVAR: 2400W; 4KVAR: 3200W; 5KVAR: 4000W; 6KVAR: 4800W; 8KVAR: 6400W; 10KVAR: 8000W Varianten für 48V / 24V / 110V/120V Ausgänge und mehrere Kapazitäten sind in der Produkttabelle oben aufgeführt.
