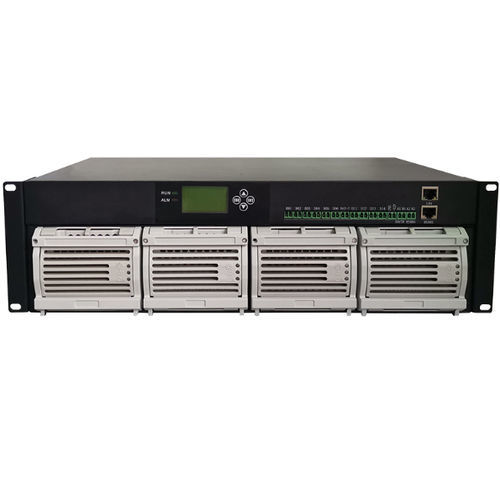

3U-Stromversorgung VT-220 / 48-200AS

DCgesteuertEinfachausgang

Beschreibung
AC-Eingang: 176 VAC – 280 VAC. DC-Ausgang: 40 VDC – 60 VDC. Abmessungen: 482 × 410 × 132 mm (19" 3U). Gewicht: 21 kg. Garantie: 2 Jahre.

Übersicht
Das VT-220/48-200AS ist ein modulares DC-Gleichrichtersystem in Telekom-Qualität für 19-Zoll-Rackmontage. Das modulare Design erlaubt Kapazitätserweiterung durch Hinzufügen/Entfernen von Gleichrichtermodulen und umfasst Überwachungsmodule zur Systemaufsicht. Entwickelt für Kommunikations- und industrielle Stromversorgungsanwendungen, liefert das System Lastleistung und stellt im Normalbetrieb Batterieerhaltungs- und Ausgleichsströme bereit. Gleichrichter unterstützen Parallelbetrieb und Stromteilung zur Redundanz und Kapazitätserweiterung.

Technische Parameter (Tabelle)
Model: VT-220 / 48-200AS
Umgebung - Betriebstemperatur: -40°C ~ 55°C
Umgebung - Lagertemperatur: -40°C ~ 70°C
Umgebung - Relative Luftfeuchte: ≤ 90% RH (30°C)
Umgebung - Höhe über NN: ≤ 2000 m (Leistungsreduktion über 2000 m)
AC Eingang - AC-Eingangssystem: L＋N＋PE / 220 VAC
AC Eingang - Eingangsspannungsbereich: 176 VAC ~ 280 VAC
AC Eingang - Eingang AC-Frequenz: 45 Hz ~ 65 Hz
AC Eingang - Max. Eingangsstrom: ≤ 51,13 A
AC Eingang - Leistungsfaktor: ≥ 0,99
DC Ausgang - Nenn-Ausgangsspannung: 48 VDC
DC Ausgang - Bemessene Ausgangsspannung: 53,5 VDC
DC Ausgang - Bemessene Ausgangskapazität: 12.000 W
DC Ausgang - Ausgangs-DC-Spannung: 40 VDC ~ 60 VDC
DC Ausgang - Ausgangs-DC-Strom: 0 ~ 50 A (Ausgangsspannung 48 V)
DC Ausgang - Spannungs-Einstellgenauigkeit: ≤ 1%
DC Ausgang - Wirkungsgrad: ≥ 93,2%
DC Ausgang - Rauschen (Spitze-Spitze): ≤ 200 mV (0 ~ 20 MHz)
DC Ausgang - Gewogenes Rauschen: ≤ 2 mV (300 Hz ~ 3400 Hz)
AC Eingangsalarm & Schutz - AC Überspannungsalarmpunkt: Default: 280 VAC ± 5 VAC*
AC Eingangsalarm & Schutz - AC Unterspannungsalarmpunkt: Default: 176 VAC ± 5 VAC
AC Eingangsalarm & Schutz - Wiederherstellungsdifferenz Überspannungsschutz AC: Default: 295 VAC ± 5 VAC
AC Eingangsalarm & Schutz - AC Unterspannungsschutzpunkt: Default: 180 VAC ± 5 VAC*
DC Ausgangsalarm & Schutz - DC Überspannungsalarmpunkt: Default: 58 VDC ± 0,5 VDC*
DC Ausgangsalarm & Schutz - DC Unterspannungsalarmpunkt: Default: 45 VDC ± 0,5 VDC*
DC Ausgangsalarm & Schutz - DC Überspannungsschutzpunkt: Default: 60 VDC ± 0,5 VDC*
DC Ausgangsalarm & Schutz - LLVD: Default: 44 VDC ± 0,5 VDC*
DC Ausgangsalarm & Schutz - BLVD: Default: 45 VDC ± 0,5 VDC*
Gleichrichter - Lastaufteilung: Parallelbetrieb mit Stromteilung; Ungleichgewicht besser als ±5% des Nennausgangsstroms
Gleichrichter - Leistungsreduktion durch Eingang (bei 45°C): 100% Leistung bei Eingang ≥ 154 VAC; 300 W Kapazität bei Eingang < 154 VAC; Abschaltung der Gleichrichter bei 85 VAC

Technische Daten

• Model: VT-220 / 48-200AS
• Abmessungen (B×T×H): 482 × 410 × 132 mm
• Gewicht: 21 kg
• Nenn-Ausgangsspannung: 48 VDC
• Bemessene Ausgangsspannung: 53,5 VDC
• Ausgangsspannungsbereich: 40 VDC – 60 VDC
• Bemessene Ausgangskapazität: 12.000 W
• Eingangsspannungsbereich: 176 VAC – 280 VAC
• Eingangsfrequenz: 45 Hz – 65 Hz
• Max. Eingangsstrom: ≤ 51,13 A
• Leistungsfaktor: ≥ 0,99
• Wirkungsgrad: ≥ 93,2%
• Betriebstemperatur: -40°C – 55°C
• Lagertemperatur: -40°C – 70°C
• Relative Luftfeuchte: ≤ 90% RH (30°C)
• Höhe: ≤ 2000 m (Leistungsreduktion über 2000 m)
• Rauschen (Spitze‑Spitze): ≤ 200 mV (0 – 20 MHz)
• Gewogenes Rauschen: ≤ 2 mV (300 Hz – 3400 Hz)
• Schutz/Alarme: AC/DC Über- und Unterspannungs-Alarme/Schutzpunkte (siehe technische Parameter)
