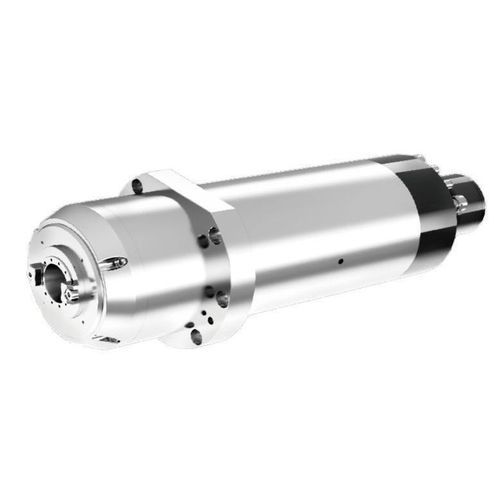

Gravierspindel DGZYX-12024

FräsmagnetgekuppeltBT 30

Übersicht
Die DGZYX-12024-Version kombiniert einen Permanentmagnetantrieb mit einer mechanischen BBT30-Werkzeugwechsel-Schnittstelle. Mit einem maximalen Drehmoment von 22 Nm und einer Höchstdrehzahl von 24.000 U/min eignet sie sich für Werkzeugmaschinen, die keine automatische Werkzeugfreigabe an der Spindelseite benötigen.

Basisdaten
Montagedurchmesser: Φ120 mm
Nenn-Drehzahl: 9.000 U/min
Höchstgeschwindigkeit: 24.000 U/min
Nennleistung (S1): 7,5 kW
Nenndrehmoment (S1): 7,9 Nm
Maximales Drehmoment: 22 Nm

Technische Daten
Spindelmodell: DGZYX-12024/7.5-BFEWVM
Nennspannung (V): 220/380 (wählbar)
Motorart: Permanentmagnetmotor
Vorderes Lager: 7009*2
Schmiermethode: Fettschmierung
Werkzeughaltertyp: BBT30
Durchspülung durch die Spindel: Keine
Werkzeugwechselmethode: Mechanischer Werkzeugwechsel

Eigenschaften / technische Spezifikationen

• Modell: DGZYX-12024/7.5-BFEWVM
• Antriebsart: Permanentmagnetmotor
• Montagedurchmesser: 120 mm
• Nennleistung (S1): 7,5 kW
• Nenndrehmoment (S1): 7,9 Nm
• Maximales Drehmoment: 22 Nm
• Nenndrehzahl: 9.000 U/min
• Höchstgeschwindigkeit: 24.000 U/min
• Nennspannung: 220/380 V (wählbar)
• Vorderes Lager: 7009*2
• Schmierung: Fett
• Werkzeughalter: BBT30
• Werkzeugwechsel: Mechanisch
• Durchspülung durch die Spindel: Keine
