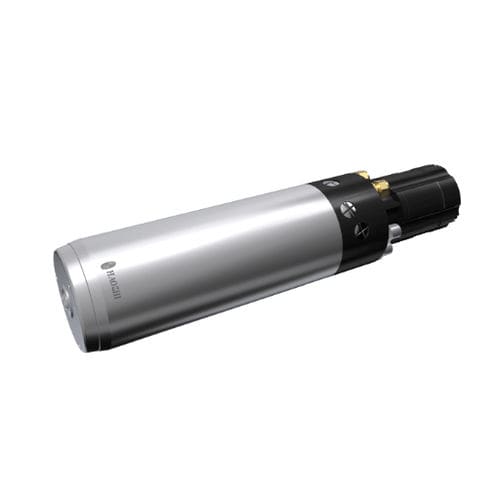

Gravierspindel DGZX-08040

FräsISO 20wassergekühlt

Übersicht
Die Hochgeschwindigkeits-Spindel DGZX-08040 ISO20 verfügt über eine ISO20-Werkzeugschnittstelle, einen kompakten Gehäusedurchmesser von Φ80 mm und eine maximale Drehzahl von 40.000 U/min. Sie liefert 4,0 kW Dauerleistung (S1) und bis zu 6,0 kW Scheinleistung (S6 40%), verwendet keramische Kugellager und ermöglicht pneumatischen Werkzeugwechsel – geeignet für Gravur- und Hochgeschwindigkeitsfräsmaschinen.

Hauptdaten
Durchmesser: Φ80 mm
Maximale Drehzahl: 40.000 U/min
Leistung S1 (100%): 4,0 kW
Leistung S6 (40%): 6,0 kW
Drehmoment S1: 1,29 N·m
Drehmoment S6: 1,93 N·m

Technische Daten
Werkzeugschnittstelle: ISO20
Lagerart: Keramisches Kugellager
Motortyp: Asynchron
Nennspannung: 380 V
Nennstrom: S1 8,2 A / S6 12,3 A
Max. Frequenz: 1333 Hz
Luftdichtungs-Gasstrom: 50±15 L/min (0.15 MPa)
Kühlung: Wasserkühlung empfohlen; Durchfluss 2–3 L/min (0.25 MPa)
Motortemperatursensor: KTY oder PTC (optional)
Werkzeugwechsel: Luftzylinder; Luftdruck 0.55–0.60 MPa
Vibrationsgeschwindigkeit: ≤0,8 mm/s
Gewicht: 8±1 kg

Empfohlene Installation
Einbau in Maschinen, die für ISO20-Werkzeuge und pneumatischen Werkzeugwechsel ausgelegt sind. Stabile 380 V Versorgung, geregelte Druckluft und Wasserkühlkreis (2–3 L/min) bereitstellen. Montage- und Auswuchtanweisungen für Hochgeschwindigkeitsbetrieb beachten.

Anwendungen
Gravur, Hochgeschwindigkeitsfräsen, Leiterplattenbearbeitung (PCB) und leichte Zerspanung, wenn kompakte High-rpm Spindeln mit pneumatischem Werkzeugwechsel benötigt werden.

Eigenschaften / technische Spezifikationen

• Modell: DGZX-08040
• Durchmesser: Φ80 mm
• Maximale Drehzahl: 40.000 U/min
• Werkzeugschnittstelle: ISO20
• Lagerart: Keramisches Kugellager
• Leistung S1 (100%): 4,0 kW
• Leistung S6 (40%): 6,0 kW
• Drehmoment S1 (100%): 1,29 N·m
• Drehmoment S6 (40%): 1,93 N·m
• Nennspannung: 380 V
• Nennstrom S1: 8,2 A
• Nennstrom S6: 12,3 A
• Kühlung: Wasserkühlung empfohlen (2–3 L/min)
• Luftdichtungs-Durchfluss: 50±15 L/min (0.15 MPa)
• Werkzeugwechsel: Luftzylinder (0.55–0.60 MPa)
• Vibrationsgeschwindigkeit: ≤0,8 mm/s
• Gewicht: 8±1 kg
