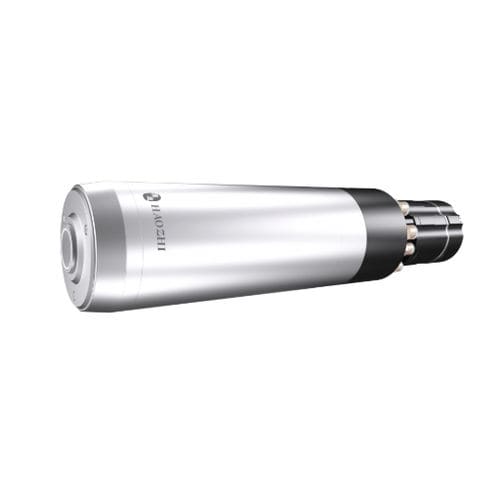

Gravierspindel DGZX-08040

FräsHSK-E 25wassergekühlt

Übersicht
Die DGZX-08040-Ausführung ist für HSK-E25-Werkzeuge (nicht ISO20) ausgelegt. Sie kombiniert ein Ø80 mm Gehäuse mit Keramiklagern und einem asynchronen Motor und erreicht bis zu 40.000 U/min. Empfohlene Kühlung: Wasserkühlung. Werkzeugwechsel: pneumatisch.

Wesentliche Spezifikationen
Durchmesser: φ80 mm
Max. Drehzahl: 40.000 U/min
Leistung (S1): 4,0 kW
Leistung (S6 40%): 6,0 kW
Drehmoment (S1): 1,29 N·m
Drehmoment (S6 40%): 1,93 N·m
Werkzeugschnittstelle: HSK E25
Lagertyp: Keramikkugellager

Technische Daten
Modell: DGZX-08040 HSK-E25
Max. Frequenz: 1333 Hz
Motorsystem: Asynchron
Nennspannung: 380 V
Nennstrom S1 (100%): 8,2 A
Nennstrom S6 (40%): 12,3 A
Luftdichtungs-Gasdurchfluss: 50 ± 15 L/min (Luftdruck 0,15 MPa)
Kühlsystem: Wasserkühlung (empfohlen), Kühlmittelfluss 2–3 L/min (Wasserdruck 0,25 MPa)
Motortemperatursensor: KTY oder PTC (optional)
Werkzeugwechsel: Luftzylinder, Wechsel-Luftdruck 0,55–0,60 MPa
Vibrationsgeschwindigkeit: ≤ 0,8 mm/s
Gewicht: ca. 8 ± 1 kg

Eigenschaften / Technische Spezifikationen

• Modell: DGZX-08040 HSK-E25
• Gehäusedurchmesser: φ80 mm
• Maximale Drehzahl: 40.000 U/min
• Werkzeugschnittstelle: HSK E25
• Lager: Keramikkugellager
• Motor: Asynchron
• Nennspannung: 380 V
• Dauerleistung S1 (100%): 4,0 kW
• Kurzzeitleistung S6 (40%): 6,0 kW
• Drehmoment S1: 1,29 N·m
• Drehmoment S6: 1,93 N·m
• Nennstrom S1: 8,2 A; S6: 12,3 A
• Max. Frequenz: 1333 Hz
• Kühlung: Wasser empfohlen (2–3 L/min bei 0,25 MPa)
• Luftdichtungsdurchfluss: 50 ± 15 L/min (0,15 MPa)
• Motortemperatursensor: KTY oder PTC (Option)
• Werkzeugwechselsystem: Luftzylinder (0,55–0,60 MPa)
• Vibration: ≤ 0,8 mm/s
• Gewicht: ca. 8 ± 1 kg
