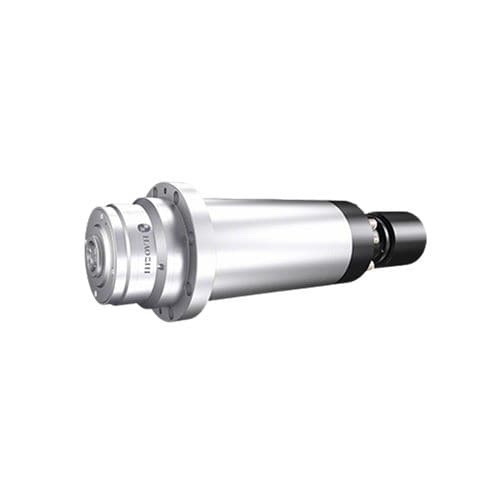

Gravierspindel DGZX-12030

FräsmotorisiertHSK

Produktbeschreibung
Die DGZX-12030 ist eine Gravierspindel mit HSK-E40-Schnittstelle, 30.000 U/min, Dauerleistung S1 8,5 kW und intermittierendem Drehmoment S6-40% von 12,15 N·m. Wasserkühlung, Hybridkeramiklager und asynchrones Motorsystem ermöglichen präzises Gravieren und Hochgeschwindigkeitsfräsen von Nichteisenmetallen und technischen Werkstoffen.

Kurzübersicht
Durchmesser: Φ120 mm
Maximale Drehzahl: 30.000 U/min
Leistung (S1): 8,5 kW
Leistung (S6-40%): 12,75 kW
Drehmoment (S6-40%): 12,15 N·m

Eigenschaften

• HSK-E40 Werkzeugschnittstelle
• Hybridkeramiklager
• Wasserkühlung
• Automatischer direkter Werkzeugwechsel
• Asynchrones Motorsystem

Anwendungen
Präzisionsgravur und -fräsen von Nichteisenmetallen, Verbundwerkstoffen und technischen Kunststoffen. Geeignet für Hochgeschwindigkeits-CNC-Gravur, Formenbearbeitung und Mikrobearbeitung.

Technische Daten

• Modell: DGZX-12030／8.5E-KFPWVS
• Durchmesser (mm): Φ120
• Max. Drehzahl (U/min): 30.000
• Werkzeugschnittstelle: HSK E40
• Lagertyp: Hybridkeramiklager
• Max. Frequenz (Hz): 1000
• Motorsystem: Asynchron
• Spannung (V): 380
• Leistung S1 100% (kW): 8,5
• Leistung S6 40% (kW): 12,75
• Drehmoment S1 100% (N·m): 8,1
• Drehmoment S6 40% (N·m): 12,15
• Max. Strom (A): 77
• Werkzeugwechsel: Automatischer direkter Werkzeugwechsel
• Luftdruck Werkzeugwechsel (MPa): 0,55–0,60
• Luftdichtungsdruck (MPa): 0,15
• Luftdichtungsstrom (L/min): 45±15
• Kühlsystem: Wasserkühlung
• Kühlmitteldurchfluss (L/min): 4–6
• Temperatursensor Motor: KTY
• Statischer Run-out (µm): ≤2
• Dynamischer Run-out (µm): ≤8
• Schwingungsgeschwindigkeit (mm/s): 0,8
• Gehäusematerial: Edelstahl
• Gewicht (kg): 27,5

Anmerkungen
HSK-E40 Spindel mit Wasserkühlung und Hybridkeramiklagern sowie automatischem direktem Werkzeugwechsel. Vor Integration Luftdruck und Kühlmitteldurchfluss prüfen.
