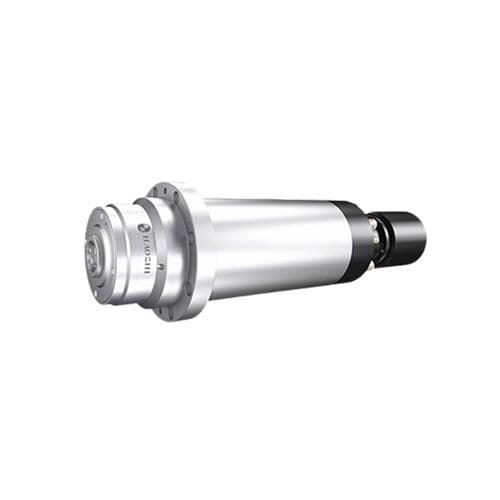

Gravierspindel DGZX-12030／8.5E-KFPWVS

FräsmotorisiertHSK

Produktbeschreibung
Die DGZX-12030 Gravierspindel verfügt über eine HSK-E40-Werkzeugschnittstelle, eine maximale Drehzahl von 30.000 U/min und eine Dauerleistung S1 von 8,5 kW. Das intermittierende Drehmoment S6 beträgt 12,15 N·m; Wasserkühlung und Hybridkeramiklager ermöglichen präzises Gravieren und Fräsen an Nichteisenmetallen und technischen Werkstoffen.

Hauptparameter
Durchmesser: Φ120 mm
Maximale Drehzahl: 30000 U/min
Leistung (S1): 8,5 kW
Leistung (S6 40%): 12,75 kW
Drehmoment (S1): 8,1 N·m
Drehmoment (S6 40%): 12,15 N·m

Technische Daten (Zusammenfassung)
Modell: DGZX-12030／8.5E-KFPWVS
Werkzeugschnittstelle: HSK E40
Lagertyp: Hybridkeramiklager
Kühlung: Wasserkühlung
Gehäuse: Edelstahl

Anwendungen

• Präzisionsgravur und -fräsen von Nichteisenmetallen
• Bearbeitung von Verbund- und technischen Werkstoffen
• Einbau in CNC-Bearbeitungszentren mit HSK E40 Werkzeughaltern

Charakteristiken / Technische Spezifikationen

• Modell: DGZX-12030／8.5E-KFPWVS
• Durchmesser (mm): Φ120
• Maximale Geschwindigkeit (U/min): 30000
• Werkzeugschnittstelle: HSK E40
• Lagertyp: Hybridkeramiklager
• Max. Frequenz (Hz): 1000
• Motorsystem: Asynchron
• Spannung (V): 380
• Ausgangsleistung S1 100% (kW): 8,5
• Ausgangsleistung S6 40% (kW): 12,75
• Drehmoment S1 100% (N·m): 8,1
• Drehmoment S6 40% (N·m): 12,15
• Max. Strom (A): 77
• Werkzeugwechsel: Automatischer direkter Werkzeugwechsel (Luftdruck 0,55–0,60 MPa)
• Luftdichtungsdruck (MPa): 0,15
• Luftdichtungsstrom (L/min): 45 ± 15
• Kühlsystem: Wasserkühlung (Kühlmitteldurchfluss 4–6 L/min)
• Temperatursensor Motor: KTY
• Statischer Run-out: ≤ 2
• Dynamischer Run-out: ≤ 8
• Schwingungsgeschwindigkeit (mm/s): 0,8
• Gehäusematerial: Edelstahl
• Gewicht (kg): 27,5
