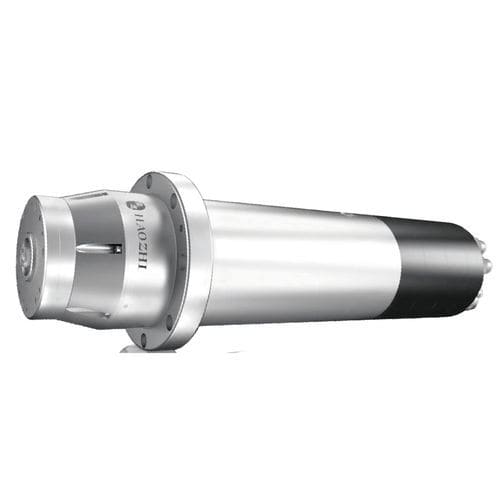

Gravierspindel DGZX-10036/6.0 HSK

zur EndbearbeitungFräsmotorisiert

Kurze Beschreibung
Die DGZX-10036 kombiniert ein 100-mm-Gehäuse mit einer HSK-E32-Schnittstelle und einer maximalen Drehzahl von 36,000 U/min. Ihre Dauerleistung von 6 kW und die kompakte, automatische Werkzeugwechselkonstruktion sind ideal für Hochgeschwindigkeitsgravuren und Präzisionsbearbeitungen.

Hauptspezifikationen (Übersicht)
Durchmesser: Φ100mm
Bis zu beschleunigen: 36,000 U/min
Drehmoment (S1): 2.8 Nm
Drehmoment (S6-40%): 4.3 Nm
Leistung (S1): 6.0kW
Leistung (S6-20%): 9.0kW

Technische Daten (vollständig)
Spindelmodell: DGZX-10036/6.0 HSK
Durchmesser: Φ100mm
Die höchste Geschwindigkeit: 36,000 U/min
Werkzeugschnittstelle: HSK E32
Lagertyp: Keramikkugellager
Max. Frequenz: 1,200Hz
Motorsystem: Asynchronmotor
Die Nennspannung: 380V
Ausgangsleistung S1 100 %: 6.0kW
Ausgangsleistung S6 40 %: 9.0kW
Ausgangsdrehmoment S1 100%: 2.8N · m
Ausgangsdrehmoment S6 40%: 4.3N · m
Bemessungsstrom S1 100%: 13A
Bemessungsstrom S6 40%: 10.5A
Luftdichtungsgasdurchflussrate: 60±20L/min (Luftdruck 0.15MPa)
Kühlsystem: Wasserkühlung (empfohlen)
Der Kühlmitteldurchfluss: 3-4 l/min (Wasserdruck 0.25 MPa)
Motortemperatursensor-Typ: KTY oder PTC (optional)
Werkzeugwechsel: Luftzylinder
Werkzeugwechsel Luftdruck: 0.55-0.60MPa
Vibrationsgeschwindigkeit: <0.8 mm / s
Gewicht: 17 ± 1 kg

Charakteristiken / Spezifikationen

• HSK-E32 Schnittstelle für schnelle Werkzeugwechsel
• 100 mm Gehäusedurchmesser
• Maximale Drehzahl 36.000 U/min
• Dauerleistung (S1) 6,0 kW; Spitzenleistung (S6) 9,0 kW
• Drehmoment S1: 2,8 N·m; S6: 4,3 N·m
• Keramikkugellager für hohe Präzision und Lebensdauer
• Wasserkühlung empfohlen; Kühlmittelfluss 3-4 l/min
• Asynchronmotor, Nennspannung 380 V
• Luftdichtungsgasdurchfluss 60±20 L/min (bei 0,15 MPa)
• Automatischer Werkzeugwechsel per Luftzylinder (0,55-0,60 MPa)
• Motortemperatursensor optional (KTY oder PTC)
• Vibrationsgeschwindigkeit < 0,8 mm/s
• Gewicht ca. 17 ± 1 kg
