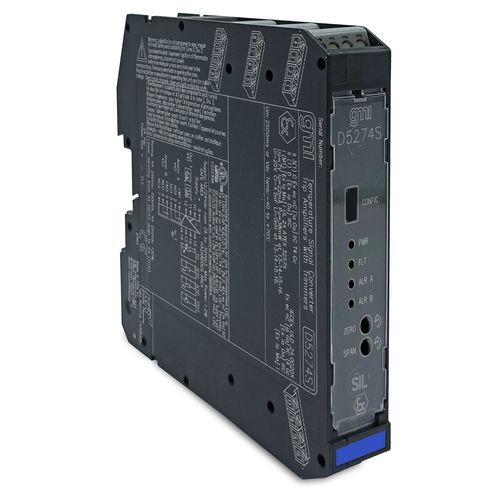

Signalverstärker D5274S

LeistungStromSpannung

I.S. SIL2 Temp. Auslöseverstärker mit Nullpunkt-/Spannungs-TrimmernDer Temperaturwandler und Auslöseverstärker D5274 akzeptiert ein Gleichstromsignal mit niedrigem Pegel von Millivolt-/Thermoelement- oder 2-3-4-Draht-Widerstands-/RTD- oder Potentiometersensoren, die sich in einem explosionsgefährdeten Bereich befinden, und wandelt das Signal isoliert um, um eine Last im sicheren Bereich anzusteuern. Er eignet sich für Anwendungen, die die SIL 2-Stufe in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Das Ausgangssignal kann direkt oder invertiert sein. Trimmer auf der Vorderseite ermöglichen eine einfache Einstellung des Nullpunkts und der Stromspanne. Die Kaltstellenkompensation kann als automatisch programmiert werden, wobei ein interner oder externer Temperatursensor verwendet wird, oder auf einen vom Benutzer anpassbaren Temperaturwert festgelegt werden. Der D5274S bietet zwei unabhängige Auslöseverstärker über zwei SPDT-Ausgangsrelais, deren Schwellenwerte vollständig programmierbar sind. Der erweiterte Stromversorgungsbereich garantiert die Funktionalität sowohl bei 24 Vdc als auch bei 12 Vdc Nennspannung.SIL 2 / SC 3 (in Vorbereitung)Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2mV, TC, 2/3/4Drahtwiderstand./RTD oder Potentiometer-EingangZwei unabhängige Auslöseverstärker (SPDT-Relaiskontakte)Umkehrung/Skalierung/kundenspezifischer AusgangWählbarer CJC: interner PT1000, externer RTD oder festBurnout-FehlerwächterAlarmausgang mit benutzerdefinierten AuslösepunktenNull-/Spannungs-AusgangsstromtrimmerErweiterte Stromversorgung für 12/24 Vdc NennspannungVollständig programmierbare BetriebsparameterHochpräziser, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Spezifikationen:Versorgung: 12/24 Vdc Nennspannung (9 bis 30 Vdc), verpolungssicher. Stromaufnahme: 45 mA bei 24 Vdc mit 20 mA Ausgang und erregten Relais, typisch. Verlustleistung: 1.0 W @ 24 Vdc mit 20 mA Ausgang bei 250Ω Last und erregten Relais, typisch.Eingang: Millivolt/Thermoelement, 2-3-4-Leiter Widerstand/RTD oder 3-Leiter-Potentiometer. Eingangsbereich: ±500 mV (mV), 0-5 kΩ (Widerstand), bis zu 10 kΩ (Poti). Ansprechzeit: 1 s.Ausgang: Strom 0/4 bis 20 mA. Maximaler Lastwiderstand: 300 Ω. Maximale Ausgangsspannung: 30 V. Minimale Ausgangsspannung: 15 V. Kurzschlussstrom: 24 mA, typisch. Übertragungskennlinie: linear, direkt oder umgekehrt bei allen Eingangssensoren. Zwei frontseitige Trimmer für unabhängige Nullpunkt-/Spannweiten-Kalibrierung.Alarm: Zwei spannungsfreie SPDT-Relaiskontakte. Auslösepunktbereich innerhalb der Nenngrenzen des Eingangssensors. Schaltleistung: 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (ohmsche Last). Lineares Derating von 4 A (60 °C) auf 2 A (70 °C).Fehler: Bei Durchbrennen des Eingangssensors kann eine Störung ausgelöst werden. Ansprechzeit: 1 s. Fehlersignalisierung: gemeinsamer Fehlerbus, Alarmkontakte, Ausgangsstrom.Eingangsleistung: Ref. Bedingungen: 24 Vdc Versorgung, 250 Ω Last, 23 ± 1 °C Tamb. Linearitätsgenauigkeit: ≤ ±25 μV (mV), ±0,25 Ω (res), ±0,05% (pot). Kalibriergenauigkeit: ≤ ±40 μV (mV), ±0,5 Ω (res). Temperatureinfluss: ≤ ±10 μV (mV), ±0,2 Ω (res), ±0,02% (pot).Ausgangsleistung: Ref. Bedingungen: 24 Vdc Versorgung, 250 Ω Last, 23 ± 1 °C Tamb. Linearitätsgenauigkeit: ≤ ±10 μA. Kalibriergenauigkeit: ≤ ±10 μA. Temperatureinfluss: ≤ ±1 μA.Isolierung: Prüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/Alarme 2,5 kV; Out/Supply 500V; Out/Alarme 1,5 kV; Alarme/Supply 1,5 kV; Alarme/Alarme 1,5 kV.Umweltbedingungen: Betriebstemperatur: -40 bis +70 °C. Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung: Zugehörige Geräte und nicht funkenbildende elektrische Betriebsmittel. Sicherheitsparameter: Uo = 7 V, Io = 22 mA, Po = 38 mW an den Klemmen 13-14-15-16. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus. Gewicht: ca. 195 g. Anschluss: über polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG). Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
