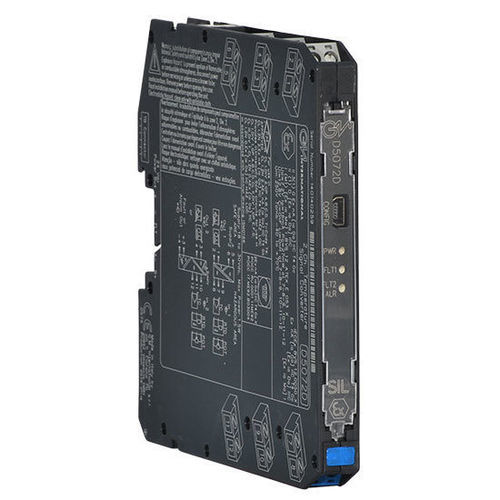

Temperaturregler-Signalwandler D5072D

für DIN-Schienefür RTD-SensorAll-in-One

Der multifunktionale Temperaturwandler D5072D akzeptiert ein Niederspannungs-Gleichstromsignal von einem Millivolt-, Thermoelement- oder 2-3-4-Draht-Widerstands-/RTD- oder Übertragungspotentiometersensor, der sich in einem Gefahrenbereich befindet, und wandelt das Signal mit Isolation um, um eine Last im sicheren Bereich zu steuern, geeignet für Anwendungen, die ein SIL 2-Niveau in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Das Ausgangssignal kann direkt oder umgekehrt sein. Der Modbus RTU RS-485-Ausgang ist am Busanschluss verfügbar. Die Kaltstellenkompensation kann wie folgt programmiert werden: Intern: bereitgestellt durch einen internen PT1000-Sensor; Fest: auf einen benutzerdefinierbaren Temperaturwert; Extern entfernt: externer RTD, der auf einer Unterstützungsklemmenleiste platziert ist; Extern lokal: externer RTD, der in der Nähe des Modulanschlussblocks platziert ist; Andere: Anschluss des Kompensations-RTD an einen der beiden Kanäle. Für das D5072D-Modul: Die Duplikatorfunktion bietet zwei unabhängige Ausgänge von einem einzigen Eingang. Die Ausgangsfunktion kann wie folgt konfiguriert werden: Addierer, Subtrahierer, Niedrig-/Hochselektor. Die Module sind mit einer Alarmfunktion ausgestattet, die über den PhotoMOS-Ausgang verfügbar ist. - SIL 2 / SC 3 - Eingang aus Zone 0/Div. 1 - Installation in Zone 2/Div. 2 - mV, TC, 2/3/4-Draht-Widerstand/RTD oder Potentiometereingang - Duplikation/Inversion/Skalierung/benutzerdefinierter Ausgang - Wählbare CJC: interner PT1000, externer RTD oder fest - Überwachung von Sensorfehlern/Burnout/intern/cjc - Alarmausgang mit benutzerdefinierbaren Auslösepunkten - Modbus RTU RS-485 zur Überwachung und Konfiguration - Vollständig programmierbare Betriebsparameter - Hochpräziser, µP-gesteuerter A/D-Wandler - Dreifachisolierung, Eingang/Ausgang/Stromversorgung - Hohe Dichte, zwei Kanäle pro Einheit Technische Spezifikationen Stromversorgung - Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher - Stromverbrauch: 50 mA @ 24 Vdc mit 20 mA Ausgang, typisch. - Leistungsaufnahme: 1,0 W @ 24 Vdc mit 20 mA Ausgang, typisch. Eingang - Typ: Millivolt, Thermoelement, 2-3-4-Draht-RTD oder 3-Draht-Übertragungspotentiometer. Weitere Details finden Sie im Handbuch. - Integrationszeit: von 50 ms bis 500 ms. - Eingangsbereich: ±500 mV (TC/mV), 0-4 kΩ (RTD/res), bis zu 10 kΩ (Pot). - Thermoelement-Referenzstellenkompensation: programmierbar: interner Pt1000, fest, extern oder entfernt. Ausgang - Typ: Vollständig anpassbar von 0/4 bis 20 mA, im maximalen 300 Ω Lastquellenmodus, Strom begrenzt auf 24 mA. Weitere Details finden Sie im Handbuch. - Übertragungscharakteristik: linear, direkt oder umgekehrt bei allen Eingangssensoren. Modbus-Schnittstelle - Typ: Modbus RTU RS-485 bis zu 115,2 kbps zur Überwachung/Konfiguration/Steuerung. Eingangsleistung - Referenzbedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus, 3/4-Draht-Konfiguration für RTD. - Kalibrierungs- und Linearitätsgenauigkeit: siehe Handbuch. - Temperatureinfluss: siehe Handbuch. - Genauigkeit der Referenzstellenkompensation: ≤ ±3 °C (interne CJC), ≤ ±1,5°C (externe lokale CJC), gemäß RTD (externe entfernte CJC). Siehe Handbuch. Ausgangsleistung - Referenzbedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus, 3/4-Draht-Konfiguration für RTD. - Kalibrierungsgenauigkeit: ≤ ± 10 µA - Linearitätsfehler: ≤ ± 10 µA. - Temperatureinfluss: ≤ ± 2 µA/°C Isolation - Prüftspannung: I.S. Eingang/Ausgang 2,5 kV; I.S. Eingang/Stromversorgung 2,5 kV; I.S. Eingang/I.S. Eingang 500 V; Ausgang/Stromversorgung 500 V; Ausgang/Ausgang 500 V. Umweltbedingungen - Betriebstemperatur: Temperaturgrenzen –40 bis +70 ° - Lagertemperatur: Temperaturgrenzen –45 bis +80 °C. Sicherheitsbeschreibung - Ausrüstung: Zugehörige Geräte und nicht funkenbildende elektrische Geräte. - Sicherheitsparameter: Uo = 7,2 V, Io = 16 mA, Po = 27 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH an den Klemmen 7-8-9, 10-11-12. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C. Montage - Typ: DIN-Schiene 35 mm, mit oder ohne Stromschiene oder auf kundenspezifischer Klemmenleiste. - Gewicht: ca. 135 g - Anschluss: durch polarisierte steckbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG). - Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm. - Status: AKTIV - Kanäle: 2
