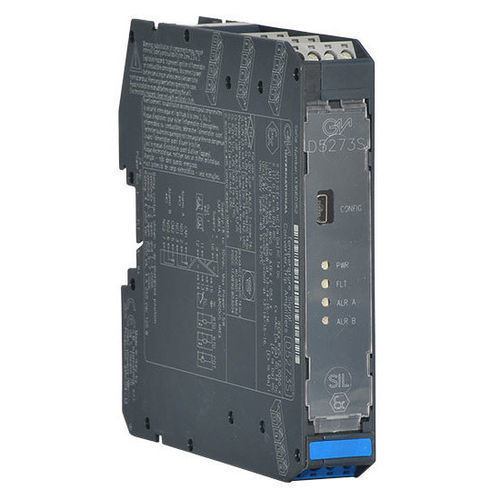

Signalverstärker D5273S

LeistungStromSpannung

I.S. SIL2 Temperaturwandler und AuslöseverstärkerDer Temperaturwandler und Auslöseverstärker D5273 akzeptiert ein Gleichstromsignal mit niedrigem Pegel von Millivolt-, Thermoelement- oder 2-3-4-Draht-RTD- oder Sendepotentiometersensoren, die sich in einem explosionsgefährdeten Bereich befinden, und wandelt das Signal mit Isolierung um, um eine Last im sicheren Bereich zu steuern. Er eignet sich für Anwendungen, die die SIL 2-Stufe in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Das Ausgangssignal kann direkt oder invertiert sein. Der Modbus RTU RS-485-Ausgang ist über einen Busanschluss verfügbar. Die Kaltstellenkompensation kann wie folgt programmiert werden: Intern: durch einen internen PT1000-Sensor; Fest: auf einen benutzerdefinierten Temperaturwert; Extern fern: externes RTD, das entfernt auf einem Trägerklemmenbrett platziert ist; Extern lokal: externes RTD, das in der Nähe des Modulklemmenblocks platziert ist. D5273S bietet zwei unabhängige Auslöseverstärker über zwei SPDT-Ausgangsrelais.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2mV, TC, 2/3/4Drahtwiderstand./RTD oder Potentiometer-EingangZwei unabhängige Auslöseverstärker (SPDT-Relaiskontakte)Umkehrung/Skalierung/kundenspezifischer AusgangWählbarer CJC: interner PT1000, externer RTD oder festBurnout/intern/cjc/in SensorfehlerüberwachungAlarmausgang mit vom Benutzer einstellbaren AuslösepunktenModbus RTU RS-485 für Überwachung und KonfigurationVollständig programmierbare BetriebsparameterHochpräziser, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher. Stromverbrauch: 72 mA bei 24 Vdc mit 20 mA Ausgang und erregten Relais, typisch. Verlustleistung: 1.7 W bei 24 Vdc mit 20 mA-Ausgang und erregten Relais, typisch Eingang: Millivolt, Thermoelement, 2-3-4 Draht-RTD oder 3-Draht-Übertragungspotentiometer. Integrationszeit: 50 ms bis 500 ms. Eingangsbereich: -500 bis +500 mV für TC/mV, 0-4 kΩ für Widerstand.Ausgang: 0/4 bis 20 mA, an max. 300 Ω Last, Strombegrenzung bei 24 mA. Übertragungscharakteristik: linear, direkt oder umgekehrt bei allen Eingangssensoren.Alarm: Auslösepunktbereich: innerhalb der Nenngrenzen des Eingangssensors. Ausgang: zwei spannungsfreie SPDT-Relaiskontakte. Schaltleistung: 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (ohmsche Last).Modbus-Schnittstelle: Modbus RTU RS-485 bis zu 115,2 kbps für Überwachung/Konfiguration/Steuerung.Eingangsleistung: Ref. Bedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur, langsame Integrationsgeschwindigkeit, 4-Leiter-Konfiguration für RTD. Kalibrier- und Linearitätsgenauigkeit: siehe Betriebsanleitung. Temperatureinfluss: ≤ ± 2 µV bei mV/Tc, ± 20 mΩ bei RTD (≤ 300 Ω @ 0°C) oder ± 200 mΩ bei RTD (> 300 Ω @ 0°C), ± 0,02 % bei Potentiometer für eine 1 °C Änderung. Genauigkeit der Vergleichsstellenkompensation: ≤ ±3 °C (interner CJC), ≤ ±1,5 °C (externer lokaler CJC), je nach RTD (externer entfernter CJC).Ausgangsleistung: Ref. Bedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur, langsame Integrationsgeschwindigkeit, 4-Leiter-Konfiguration für RTD. Kalibriergenauigkeit: ≤ ± 10 µA. Linearitätsgenauigkeit: ≤ ± 10 µA. Temperatureinfluss: ≤ ± 2 µA/°C.Isolierung: Prüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/Alarme 2,5 kV; Out/Supply 500V; Out/Alarme 1,5 kV; Alarme/Supply 1,5 kV; Alarme/Alarme 1,5 kV.Umweltbedingungen: Betriebstemperatur: -40 bis +70 °C. Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung: Ausrüstung: Zugehörige Geräte und nicht funkenbildende elektrische Betriebsmittel. Sicherheitsparameter: Uo = 7,2 V, Io = 23 mA, Po = 40 mW an den Klemmen 13-14-15-16. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus. Gewicht: ca. 195 g. Anschluss: über polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG). Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
