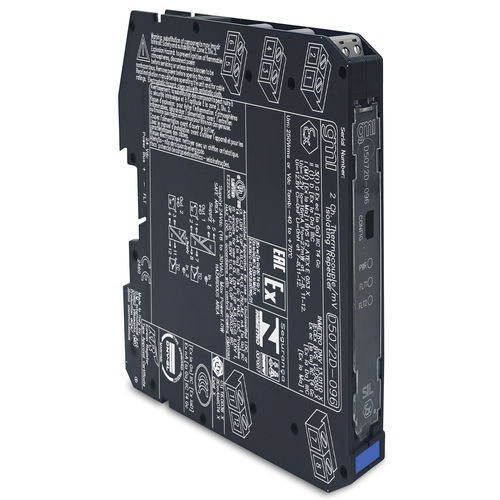

Strom-Repeater D5072S-096

für DIN-Schiene

I.S. SIL2 Thermocouple/mV RepeaterDer Thermocouple/mV Repeater D5072-096 akzeptiert ein Gleichstromsignal mit niedrigem Pegel von einem Millivolt- oder Thermoelement-Sensor, der sich in einem explosionsgefährdeten Bereich befindet, und überträgt das Signal isoliert in einen sicheren Bereich. Er eignet sich für Anwendungen, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 2-Stufe erfordern. Für das Modul D5072D-096: Duplizierfunktion bietet zwei unabhängige Ausgänge von einem einzigen Eingang.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2mV- oder Thermoelement-EingangAusgangsduplizierungVoll programmierbare BetriebsparameterHohe Genauigkeit, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitTechnische Daten:Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher; Stromaufnahme: 30 mA @ 24 Vdc, typisch; Verlustleistung: 0.6 W @ 24 Vdc, typisch.Eingang: Millivolt oder jede Art von Thermoelement innerhalb des Eingangsbereichs; Integrationszeit: 75 ms (schnell), 375 ms (langsam), vom Benutzer wählbar; Eingangsbereich: -10 bis +100 mV; Thermoelement-Durchbrennstrom: ≤ 50 µA.Ausgang: Millivolt; Übertragungskennlinie: linear; Ansprechzeit: ≤ 20 ms (10 bis 90 %-Schritt); Ausgangsbereich: -10 bis +100 mV.Störung: Der Ausgang zeigt einen Burnout/internen Fehlerzustand über einen hohen Skalenwert (+110 mV) an. Der Fehlerzustand wird auch über den BUS und die rote LED auf der Frontplatte signalisiert.Eingangsleistung: Ref. Bedingungen: 24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus; Kalibrier- und Linearitätsgenauigkeit: ≤ ± 10 µV; Temperatureinfluss: ≤ ± 3 µV/°C, typisch.Ausgangsleistung: Ref. Bedingungen: 24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus; Kalibrierungs- und Linearitätsgenauigkeit: ≤ ± 10 µA; Temperatureinfluss: ≤ ± 3 µV/°C, typisch.Isolation: Prüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Umweltbedingungen: Betriebstemperatur: -40 bis +70 °C; Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung: Ausrüstung: Zugehörige Geräte und nicht funkende elektrische Geräte; Sicherheitsparameter: Uo = 7,2 V, Io = 23 mA, Po = 40 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH an den Klemmen 7-8-9-10.Montage: DIN-Schiene 35 mm, mit oder ohne Power-Bus; Gewicht: ca. 130 g; Anschluss: über polarisierte steckbare Trennschraubklemmen für Anschlüsse bis 2,5 mm² (13 AWG); Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: AKTIV
