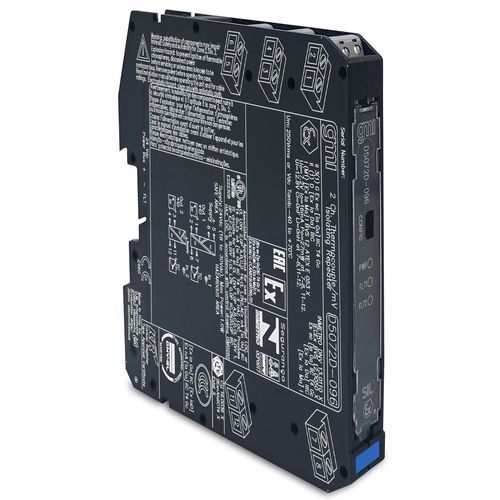

Repeater für DIN-Schiene D5072D-096

I.S. SIL2 Thermocouple/mV RepeaterDer Thermocouple/mV Repeater D5072-096 empfängt ein Gleichstromsignal mit niedrigem Pegel von einem Millivolt- oder Thermoelement-Sensor, der sich in einem explosionsgefährdeten Bereich befindet, und wiederholt das Signal isoliert in einem sicheren Bereich. Er eignet sich für Anwendungen, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 2 erfordern. Für das Modul D5072D-096: Duplikatorfunktion bietet zwei unabhängige Ausgänge von einem einzigen Eingang.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2mV- oder Thermoelement-EingangAusgangsduplizierungVoll programmierbare BetriebsparameterHohe Genauigkeit, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme35 mA @ 24 Vdc, typisch.Verlustleistung0,85 W @ 24 Vdc, typisch.InputTypeMillivolt oder jede Art von Thermoelement innerhalb des Eingangsbereichs.Integrationszeit75 ms (schnell), 375 ms (langsam), vom Benutzer wählbar.Eingangsbereich-10 bis +100 mV.Thermocouple burnout current≤ 50 µA.AusgangstypMillivolt.Übertragungscharakteristiklinear.Ansprechzeit≤ 20 ms (10 bis 90 %-Schritt).Ausgangsbereich-10 bis +100 mV.FehlertypAusgang spiegelt Burnout/internen Fehlerzustand durch Erzwingen eines hohen Skalenwerts (+110 mV) wider. Der Fehlerzustand wird auch über den BUS und die rote LED auf der Frontplatte signalisiert.EingangsleistungRef. Bedingungen24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus.Kalibrier- und Linearitätsgenauigkeit≤ ± 10 µV.Temp.-Einfluss≤ ± 3 µV/°C, typisch.AusgangsleistungRef. Bedingungen24 V Versorgung, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus.Kalibrier- und Linearitätsgenauigkeit≤ ± 10 µATemp. Einfluss≤ ± 3 µV/°C, typisch.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUo = 7,2 V, Io = 16 mA, Po = 27 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH an Klemmen 7-8-9, 10-11-12. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus.Gewichtetwa 135 gAnschlussdurch polarisierte, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: ACTIVKanäle: 2Technische Spezifikationen / Merkmale:SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 2mV- oder Thermoelement-EingangAusgangsvervielfältigungVollständig programmierbare BetriebsparameterHohe Genauigkeit, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro GerätSpannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 35 mA @ 24 Vdc, typischVerlustleistung: 0.85 W @ 24 Vdc, typischEingangsbereich: -10 bis +100 mVOAusgangsbereich: -10 bis +100 mVOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mmGewicht: ca. 135 gAbmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm
