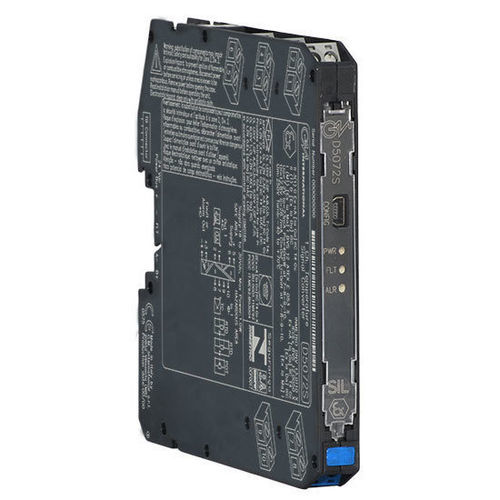

Temperaturregler-Signalwandler D5072S

für DIN-SchieneSIL 3für RTD-Sensor

I.S. SIL2-Multifunktions-TemperaturwandlerDer Multifunktions-Temperaturwandler D5072 nimmt ein Gleichstromsignal mit niedrigem Pegel von einem Millivolt-, Thermoelement- oder 2-3-4-Leiter-Widerstands-/RTD- oder Sendepotentiometersensor auf, der sich in einem explosionsgefährdeten Bereich befindet, und wandelt das Signal isoliert um, um eine Last im sicheren Bereich zu steuern. Er eignet sich für Anwendungen, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 2 erfordern. Das Ausgangssignal kann direkt oder invertiert sein. Der Modbus RTU RS-485-Ausgang ist über einen Busanschluss verfügbar. Die Kaltstellenkompensation kann wie folgt programmiert werden: Intern: durch einen internen PT1000-Sensor; Fest: auf einen vom Benutzer einstellbaren Temperaturwert; Extern fern: externes RTD auf einer Trägerklemmleiste; Extern lokal: externes RTD in der Nähe der Modulklemmleiste; Sonstige: Anschluss des Kompensations-RTD an einen der beiden Kanäle. Für das Modul D5072D: Duplikatorfunktion bietet zwei unabhängige Ausgänge von einem einzigen Eingang. Die Ausgangsfunktion kann wie folgt konfiguriert werden: Addierer, Subtrahierer, Low/High-Wähler. Die Module sind mit einer Alarmfunktion ausgestattet, die über einen photoMOS-Ausgang verfügbar ist.SIL 2 / SC 3Eingang von Zone 0/Div. 1Installation in Zone 2/Div. 2mV, TC, 2/3/4Draht Widerstand./RTD oder Potentiometer-EingangVerdoppelung/Umkehr/Skalierung/kundenspezifischer AusgangWählbarer CJC: interner PT1000, externer RTD oder fester CJC/in SensorfehlerüberwachungAlarmausgang mit vom Benutzer einstellbaren AuslösepunktenModbus RTU RS-485 für Überwachung und KonfigurationVollständig programmierbare BetriebsparameterHohe Genauigkeit, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro GerätVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme42 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung0,9 W @ 24 Vdc mit 20 mA-Ausgang, typischEingangTypMillivolt, Thermoelement, 2-3-4-Draht-RTD oder 3-Draht-Übertragungspotentiometer. Siehe Bedienungsanleitung für weitere Details.Integrationszeitvon 50 ms bis 500 ms.Eingangsbereich±500 mV (TC/mV), 0-4 kΩ (RTD/res), bis zu 10 kΩ (Potentiometer).Vergleichsstellenkompensation für Thermoelemente programmierbar: interner Pt1000, fest, extern oder ferngesteuert.AusgangTypVollständig anpassbar 0/4 bis 20 mA, bei max. 300 Ω Lastquellenmodus, Strombegrenzung bei 24 mA. Siehe Bedienungsanleitung für weitere Details.ÜbertragungscharakteristikLinear, direkt oder umgekehrt bei allen Eingangssensoren.Modbus-SchnittstelleTypModbus RTU RS-485 bis zu 115,2 kbps für Überwachung/Konfiguration/Steuerung.EingangsleistungRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus, 3/4-Leiter-Konfiguration für RTD.Kalibrier- und Linearitätsgenauigkeitsiehe Bedienungsanleitung.Temperatureinflusssiehe Bedienungsanleitung.Vergleichsstellenkompensationsgenauigkeit≤ ±3 °C (interne CJC), ≤ ±1,5°C (externe lokale CJC), je nach RTD (externe Remote-CJC). Siehe Betriebsanleitung.AusgangsleistungRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur, langsamer Integrationsmodus, 3/4-Leiter-Konfiguration für RTD.Kalibriergenauigkeit≤ ± 10 µALinearitätsfehler≤ ± 10 µA.Temperatureinfluss≤ ± 2 µA/°CIsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUo = 7,2 V, Io = 23 mA, Po = 40 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH an den Klemmen 7-8-9-10.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Gewicht: ca. 130 gAnschluss über polarisierte, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1Technische Daten / Merkmale:SIL 2 / SC 3 zertifiziertEingang: mV, TC, 2/3/4 Draht-RTD, PotentiometerAusgang: 0/4 bis 20 mA, anpassbarModbus RTU RS-485-SchnittstelleHochpräziser, µP-gesteuerter A/D-WandlerDrei-Port-IsolierungBetriebstemperatur: -40 bis +70 °CDIN-SchienenmontageAbmessungen: 12.5 x 123 x 120 mmGewicht: ca. 130 g
