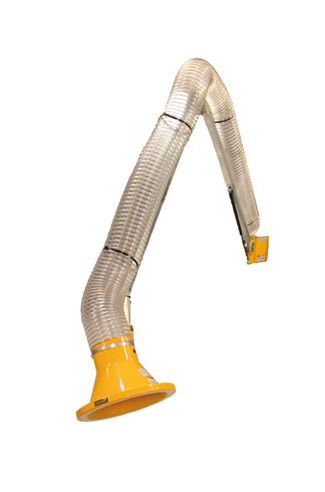

Wandmontierter Absaugarm ASX

elastischKnickarmStaub

Beschreibung Der Geovent ASX Absaugarm ist ATEX‑konform und für das Absaugen brennbarer Gase, Dämpfe und Stäube in explosionsgefährdeten Bereichen ausgelegt. Für präzises Positionieren in anspruchsvollen Industrieumgebungen kombiniert der Arm externe Stützarme, einen leichten schwenkbaren Schlauch und mehrere Gelenkpunkte für kontrollierte, ergonomische Handhabung.

Lieferumfang

• ATEX‑konformer Arm, zertifiziert für explosionsgefährdete Gas‑ und Staubatmosphären.
• Externer PUR‑Schlauch und Stützarme für einfache, genaue Positionierung.
• Ergonomische Auslegung mit geschmeidiger Manövrierbarkeit und mehreren Gelenkpunkten.
• Hauben in Durchmessern Ø80 mm bis Ø200 mm; größere Hauben mit integrierten ergonomischen Griffen.
• Externer antistatischer PUR‑Schlauch geerdet über eine Kupferspirale.
• Wandhalter mit 270° Schwenkbereich für großen Arbeitsbereich.
• Standardlängen 2 m, 3 m oder 4 m; auf bis zu 9 m mit Verlängerungsarm erweiterbar.

Produktinformationen Der ASX‑Arm ist so ausgelegt, dass er der ATEX‑Richtlinie 2014/34/EU entspricht und eignet sich zur Absaugung brennbarer Medien wie Lösemittel­dämpfe, Stäube aus Lebensmittel‑ und Pharmaverfahren sowie Kraftstoffdämpfe. Der externe PUR‑Schlauch ist leicht und antistatisch; die Schlaucherdung erfolgt über eine Kupferspirale und der Arm ist doppelt geerdet mit einem Widerstand unter 10 kΩ. Die Kinematik umfasst drei stabile Gelenke und zwei flexible Schwenkpunkte für präzise Positionierung. Die Wandhalterung bietet 270° Abdeckung. Hauben sind pulverbeschichtet in Gelb RAL1007; größere Größen mit integrierten Griffen. Verfügbare Längen: 2.000 mm, 3.000 mm oder 4.000 mm, mit Verlängerungsarm auf bis zu 9.000 mm erweiterbar.

Technische Daten

• Konformität: ATEX‑Richtlinie 2014/34/EU (geeignet für explosionsgefährdete Gas‑ und Staubatmosphären).
• Max. Luftvolumen: 2.000 m³/h.
• Anschlussdurchmesser Haube: Ø80 – Ø200 mm.
• Standard‑Armlängen (L): 2.000 mm, 3.000 mm oder 4.000 mm; erweiterbar bis 9.000 mm mit Verlängerungsarm.
• Temperaturbereich: Dauerbetrieb 90°C; kurzzeitig bis 125°C.
• Gewicht: ca. 8 – 12 kg je nach Konfiguration.
• Schlauch: externer PUR‑Schlauch, antistatisch, geerdet über Kupferspirale.
• Erder: Arm doppelt geerdet; Widerstand unter 10 kΩ.
• Gelenke und Manövrierbarkeit: drei stabile Gelenke und zwei flexible Schwenkpunkte für präzises Positionieren.
• Montage: rotierbare Wandhalterung mit 270° Flexibilität.
• Oberfläche: Hauben pulverbeschichtet in Gelb (RAL1007) für Standardoptionen.
