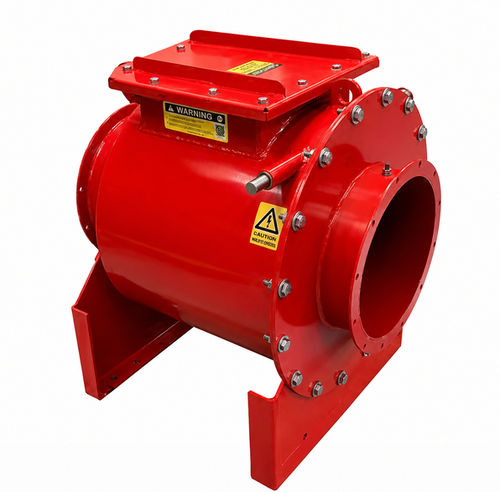

Scheibenrückschlagklappe

für LuftFlanschmit Klemmschellen

Übersicht
Das Geovent Rückschlagventil ist ein ATEX-zertifiziertes Sicherheitsgerät, das die Ausbreitung von Explosionen in Kanalnetzen verhindert. Zwischen Filter und Anlage installiert, schließt die interne Klappe bei einer Explosion mechanisch, um den betroffenen Bereich zu isolieren. Das Ventil arbeitet ohne Strom, Sensoren oder Elektronik, ist im normalen Betrieb praktisch wartungsfrei und eignet sich für horizontale Rohrleitungen, die organischen oder nichtmetallischen Staub führen.

Vorteile

• ATEX-zertifizierte Sicherheit für explosionsfähige Staubumgebungen.
• Mechanische Funktion ohne Strombedarf.
• Einfache Montage in Neu- und Bestandsanlagen.
• Praktisch wartungsfrei mit langer Lebensdauer.
• Geringer Druckverlust im Normalbetrieb.
• Robuster Stahlkörper mit HARDOX-Schließklappe.
• Geeignet für horizontale Leitungen Ø200 bis Ø600 mm.

Konstruktion und Eignung
Das Ventil besteht aus 16MO3-Stahl und ist mit einer HARDOX HB 400 Schließklappe ausgestattet. Die Einheit ist pulverbeschichtet in RAL 3020 Rot. Es ist ausgelegt für ATEX-Zonen 20, 21 und 22 sowie für Staub der Klassifikation St1 (organischer und nichtmetallischer Staub). Das Ventil ist für Kst-Werte bis zu 200 bar·m/s und eine maximale Explosionsüberdruck Pred,max von 0,5 bar ausgelegt. Das Produkt ist für horizontale Leitungen und Durchmesser von Ø200 bis Ø600 mm erhältlich und kann innen wie außen eingesetzt werden.

Installation & Zubehör
Die Installation erfolgt mit verschweißten FA-Flanschen für eine schnelle und unkomplizierte Montage. Für die Explosionsrückhaltefunktion ist keine Stromversorgung erforderlich. Verfügbares Zubehör umfasst Endlagen-Sensoren, Staubstandanzeiger und ein Fernentriegelungssystem für schwer zugängliche Einbauplätze.

Anmerkungen
Entwickelt, um den Rest der Anlage während einer Explosion durch automatische mechanische Schließung der Klappe zu isolieren und zu schützen. Geeignet für Anwendungen mit geringer Druckdifferenz und zuverlässiger passiver Sicherheit.

Technische Merkmale / Spezifikationen

• Material: 16MO3 Stahl (Stahlgehäuse).
• Schließklappe: HARDOX HB 400.
• Oberflächenbehandlung: Pulverbeschichtung, RAL 3020 (rot).
• ATEX-Zonen: Geeignet für Zonen 20, 21 und 22.
• Staubtyp: Organischer / nichtmetallischer Staub (St1).
• Kst-Bewertung: Bis zu 200 bar·m/s.
• Maximaler Explosionsüberdruck (Pred,max): 0,5 bar.
• Installation: Horizontale Leitungen; verschweißte FA-Flansche; Innen-/Außenanwendung.
• Durchmesserbereich: Ø200 bis Ø600 mm.
• Min. Luftgeschwindigkeit: 15 m/s.
• Max. Luftgeschwindigkeit: 35 m/s.
• Temperaturbereich: -20°C bis +60°C.
• Abmessungen (Beispiele): 590 x 470 x 510 mm; 1.340 x 1.352 x 1.413 mm.
• Gewichtsspanne: 45 – 294 kg.
• Stromversorgung: Passiver mechanischer Betrieb (keine Stromversorgung für die Schließfunktion erforderlich).
• Wartung: Praktisch wartungsfrei im normalen Betrieb.
• Verfügbares Zubehör: Endlagen-Sensoren, Staubstandanzeiger, Fernentriegelungssystem.
