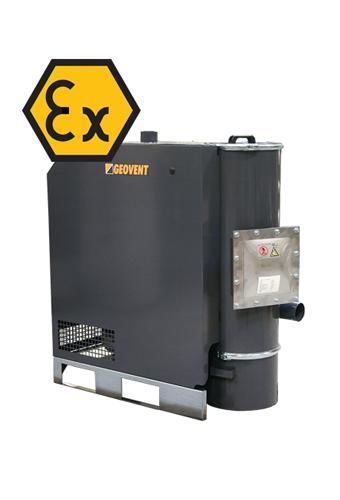

Staubabsauganlage HVUX

Industrie

Übersicht
HVUX und HVUX Lite sind Hochvakuum-Einheiten zur Absaugung von Schleif- und Bremsstaub sowie zur allgemeinen Reinigung von Arbeitsplätzen. Sie sind für den Betrieb auf der verschmutzten Seite des Filters in staubbelasteten Atmosphären (Zone 21/22) ausgelegt und verwenden eine zweistufige Zyklonfiltration mit 99,9 % Effizienz. Die Einheiten sind in Standard- oder kundenspezifischen Ausführungen mit optionalem ATEX-Seitenkanalgebläse, Explosionsentlastungsplatte, Sicherheitsfilter und angepassten Bedienfeldern mit Alarm- und Überwachungsfunktionen erhältlich.

Lieferumfang / Nutzen

• Hochvakuum-Absaugeinheit für Schleifstaub, Bremsstaub und allgemeine Reinigungsaufgaben.
• Sicherer Betrieb in explosionsfähigen Staubatmosphären auf der verschmutzten Filterseite (Zone 21/22).
• Zweistufige Zyklonfiltration mit 99,9 % Effizienz und automatischer Reinigung.
• Optionales ATEX-zertifiziertes Seitenkanalgebläse, Explosionsentlastungsplatte und Bruchsensor.
• Integrierter Sicherheitsfilter zum Schutz bei Leckagen des Hauptfilters.
• Anpassbares Bedienfeld mit Start/Stopp, Alarmen und Überwachungsoptionen.
• Langlebiges Motorsystem mit bis zu 20.000 Betriebsstunden.

Produktinformationen
Die HVUX-Baureihe (inkl. HVUX Lite) wurde für anspruchsvolle industrielle Absauganwendungen wie die Entfernung von Schleif- und Bremsstaub sowie für die Werkstattreinigung entwickelt. Die Anlagen sind auf zuverlässigen Dauerbetrieb bei geringem Wartungsaufwand ausgelegt.

Beide Modelle verfügen über ein robustes zweistufiges Zyklonfiltersystem, das eine Partikelabscheidung von 99,9 % erreicht. Die Filter bestehen aus antistatischem, aluminiumbeschichtetem Polyester und haben eine erwartete Lebensdauer von 4.000–8.000 Stunden bei normaler Nutzung. Ein integriertes automatisches Reinigungssystem sichert die Filterleistung und minimiert Stillstandszeiten.

Die HVUX-Serie ist so ausgelegt, dass explosionsfähige Staumatmosphären sicher auf der verschmutzten Seite des Filters (Zone 21/22) gehandhabt werden können. Die Standardausführung ist stromabwärts des Filters nicht ATEX-klassifiziert, kann jedoch mit ATEX-zugelassenem Seitenkanalgebläse und kundenspezifischem Bedienfeld sowie Explosionsentlastungsplatte und Bruchsensor geliefert werden.

Ein zusätzlicher Sicherheitsfilter bietet Backup-Schutz bei Undichtigkeiten des Hauptfilters. Das Motorsystem ist für eine lange Lebensdauer spezifiziert (bis zu 20.000 Stunden). Bedientafeln sind in ABS (Lite: Stahl) verfügbar und bieten Automatisierungs-, Alarm- und Überwachungsoptionen nach Bedarf.

Technische Daten
Material: Pulverbeschichteter Stahl
Installation: Innenbereich
Max. Luftvolumen: 939 m³/h
Max. Druck: 30.000 Pa
Spannung: 3×400 V
Strom: 11,1 – 21,6 A
Leistung: 5,5/6,5 kW – 11/13 kW
Frequenz: 50 / 60 Hz
ATEX-Zone: 21 (verschmutzte Seite)
Abmessungen (L×B×H): 800 × 1.812 × 2.060 mm
Gewicht: 280 – 310 kg

Hauptmerkmale / Spezifikationen

• Zweistufige Zyklonfiltration mit 99,9 % Effizienz und automatischer Reinigung
• Antistatische, aluminiumbeschichtete Polyesterfilter (Lebensdauer 4.000–8.000 h bei normaler Nutzung)
• Integrierter Sicherheitsfilter zum Schutz gegen Leckagen
• Optionales ATEX-zertifiziertes Seitenkanalgebläse, Explosionsentlastungsplatte und Bruchsensor
• Bedienfeld mit Alarmen, Überwachung und Automatisierungsoptionen (ABS; Lite-Bedienfeld in Stahl)
• Langlebiges Motorsystem — bis zu 20.000 Betriebsstunden
• Material: pulverbeschichteter Stahl; Installation: Innenbereich
• Max. Luftvolumen: 939 m³/h; Max. Druck: 30.000 Pa
• Spannung/Leistung: 3×400 V; 5,5/6,5 kW – 11/13 kW; Strom: 11,1 – 21,6 A; Frequenz: 50/60 Hz
• Abmessungen (L×B×H): 800 × 1.812 × 2.060 mm; Gewicht: 280–310 kg
