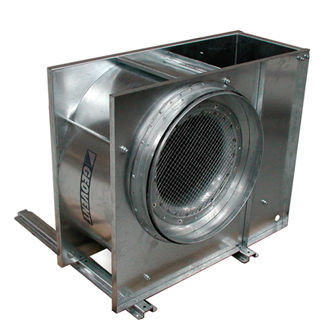

Zentrifugal-Ventilator LEX/MEX

LuftumwälzExtraktion400 V AC

Produktübersicht
Die LEX/MEX ATEX-Ventilatoren sind hocheffiziente Zentrifugalventilatoren, entwickelt für sichere Belüftung in ATEX-Zonen 1 und 2/22. Sie verfügen über rückwärtsgekrümmte, selbstreinigende Laufräder und sind in komplett verzinkter Ausführung oder in säurebeständigem Edelstahl (AISI 316L) für stark korrosive Umgebungen erhältlich. Geeignet für Industrieprozesse, Gas-Schiffe, Ölplattformen und andere Offshore-Anlagen. Kompatibel mit Frequenzumrichtern für energieeffiziente Drehzahlregelung abhängig von ATEX-Zone und Motortyp.

Lieferumfang

• ATEX-konformer Zentrifugalventilator für sicheren Betrieb in Zonen 1 und 2/22.
• Hocheffiziente, rückwärtsgekrümmte Laufräder für optimalen Luftstrom.
• Option AISI 316L säurebeständiger Edelstahl für korrosive Atmosphären.
• Kompatibel mit Frequenzumrichtern für präzise Drehzahlregelung.
• Voll verzinkte Ausführung mit Schwingungsdämpfern und Auslasshalterung serienmäßig.
• Geeignet für Prozess- und Komfortbelüftung in explosionsgefährdeten Atmosphären.
• Konzipiert zur Integration mit Geovent-Automatik.

Produktinformationen
Die LEX/MEX ATEX-Ventilatoren werden gemäß der ATEX-Richtlinie 2014/34/EU gefertigt und beinhalten Maßnahmen zum Schutz gegen elektrostatische Aufladung und Funken am Einlass. Das Gehäuse ist komplett verzinkt und serienmäßig mit Schutzgitter, Schwingungsdämpfern und Auslasshalterung ausgestattet. Für aggressive Absaugungen kann der Ventilator in AISI 316L säurebeständigem Edelstahl geliefert werden, um korrosive Dämpfe zu widerstehen. Das energieeffiziente Design und die rückwärtsgekrümmten, selbstreinigenden Laufräder machen diese Ventilatoren sowohl für Einzelabsaugungen als auch für größere zentrale Absaugsysteme geeignet.

Technische Daten

• Material: Verzinkter Stahl (AISI 316L Option)
• Installation: Innen / Außen
• Max. Luftvolumen: 18.000 m³/h
• Max. Druck: 4.500 Pa
• Spannung: 3×400 V
• Strom: 0,9 – 18,5 A
• Leistung: 0,37 – 18,5 kW
• Gewicht: 30 – 200 kg (je nach Ausführung)

Anwendungen und Korrosionsbeständigkeit
Die LEX/MEX-Ventilatoren sind besonders geeignet für chemische Verfahren, Batterieladeplätze, Gasschiffe, Ölplattformen und andere Anlagen, in denen korrosive Dämpfe auftreten. Die Option AISI 316L säurebeständiger Edelstahl bietet erhöhte Haltbarkeit in stark aggressiven Atmosphären und verlängert die Lebensdauer in korrosiven Umgebungen.

Technische Spezifikationen

• ATEX-Zonen: 1 und 2/22 (geeignet für explosionsgefährdete Atmosphären)
• Laufradtyp: Rückwärtsgekrümmte, selbstreinigende Schaufeln
• Konstruktionsoptionen: Voll verzinkter Stahl; säurebeständiger Edelstahl (AISI 316L) verfügbar
• Schutzeigenschaften: Einlassschutz gegen statische Elektrizität und Funken, Schutzgitter
• Montage und Ausrüstung: Schwingungsdämpfer und Auslasshalterung serienmäßig
• Förderleistung: Bis zu 18.000 m³/h
• Maximaler Druck: Bis zu 4.500 Pa
• Elektrik: 3×400 V; Strombereich 0,9–18,5 A; Leistungsbereich 0,37–18,5 kW
• Gewichtsbereich: 30–200 kg je nach Ausführung
• Kompatibilität: Mit Frequenzumrichtern nutzbar für Energieeinsparung und präzise Drehzahlregelung
