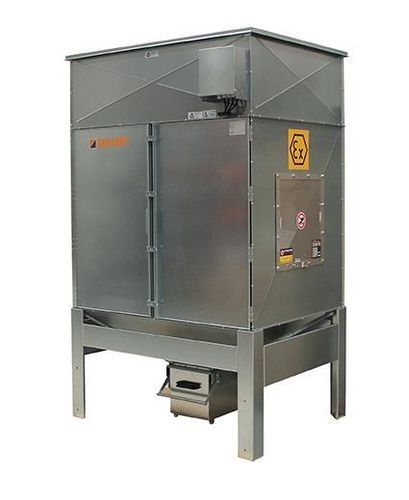

Patronenfilteraggregat GFX2

mit filterpatroneStaubhoher Durchfluss

Kurzbeschreibung
Der GeoFilter GFX2 ist ein ATEX-konformes Filtergerät zur Behandlung explosionsfähiger Stäube in industriellen Umgebungen. Ausführung in verzinktem Stahl, zugelassen für Zonen 21 und 22. Selbstreinigung über pneumatische Membranventile und Filtrationseffizienz bis zu 99,9 % bei 0,3 µm. Einzelgerät bis 7.200 m³/h; durch Parallelschaltung mehrerer Geräte bis zu 28.800 m³/h. Lieferung komplett mit ATEX-Steuerung, Explosionsmembran, funkenfesten Filterkerzen, ATEX-zertifizierten Schussventilen und 25‑L-Sammelbehälter. Außenaufstellung wird aufgrund Kondensationsgefahr nicht empfohlen.

Lieferumfang

• ATEX-konformes Filtergerät für Zonen 21 und 22 mit vollständiger Dokumentation und Zertifikaten.
• Hohe Filtrationseffizienz — bis zu 99,9 % bei 0,3 µm.
• Automatische Reinigung mittels pneumatischer Membranventile (zeitgesteuert serienmäßig; druckgesteuerte Reinigung optional).
• Skalierbarer Volumenstrom: Einzelgerät bis 7.200 m³/h; bis zu 28.800 m³/h bei Parallelschaltung.
• Lieferung vollständig mit Explosionsmembran, ATEX-Steuerung, funkenfesten Filterkerzen und ATEX-zertifizierten Schussventilen.
• Gehäuse aus verzinktem Stahl und 25‑L-Sammelbehälter inklusive.
• Für explosionsfähige Stäube von Aluminium, Magnesium, Mehl und ähnlichen Stoffen geeignet.

Produktinformationen
Der GeoFilter GFX2 ist eine modulare Industriefiltereinheit für den Einsatz in gefährdeten Staubatmosphären. Die Einheit verfügt über ein integriertes, zeitgesteuertes pneumatisches Membran-Selbstreinigungssystem; eine druckgesteuerte Reinigungsoption ist verfügbar. Typische Druckverluste liegen zwischen 1.000 und 1.500 Pa. Zur Erhöhung der Luftleistung können mehrere Geräte parallel geschaltet werden. Das Produkt wird betriebsbereit mit vollständiger ATEX-Dokumentation, Zertifikaten und Bedienungsanleitung geliefert.

Technische Daten (Tabelle)
Material: verzinkter Stahl
Installation: Innenaufstellung (Außenaufstellung nicht empfohlen wegen Kondensationsgefahr)
Max. Luftvolumen: 1.800 m³/h
3.600 m³/h
5.400 m³/h
7.200 m³/h
Spannung: 230 V
Leistung: 30 W
Druckluft (Zufuhr): 6 Bar
Druckluft (Verbrauch): 3 Liter (pro Reinigungszyklus)
Filterfläche: 30 m²
60 m²
90 m²
120 m²
Anschluss (Einlass): ø315 mm
ø315 mm
ø400 mm
ø500 mm
Anschluss (Auslass): ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
Abmessungen (LxBxH): 635 x 935 x 2.035 mm
635 x 935 x 2.035 mm
935 x 935 x 2.035 mm
935 x 1.230 x 2.035 mm
Gewicht: 135 kg
135 kg
180 kg
225 kg

Eigenschaften / Technische Daten

• Material: verzinkter Stahl.
• ATEX-Zulassung für Zonen 21 und 22.
• Filtrationseffizienz: bis zu 99,9 % bei 0,3 µm.
• Selbstreinigung via pneumatische Membranventile (zeitgesteuert serienmäßig; druckgesteuerte Option verfügbar).
• Luftvolumen pro Einheit: bis zu 7.200 m³/h; bis zu 28.800 m³/h bei Parallelschaltung.
• Typischer Druckverlust: 1.000–1.500 Pa.
• Elektrik: 230 V, 30 W.
• Druckluft: Zufuhr 6 Bar, Verbrauch ca. 3 L pro Reinigungszyklus.
• Filterflächenoptionen: 30 / 60 / 90 / 120 m².
• Anschlussoptionen je nach Größe (ø315 / ø400 / ø500 mm) und multiple Auslasskonfigurationen.
• Abmessungen und Gewichte je Modell unterschiedlich (siehe technische Daten oben).
• Lieferumfang: Explosionsmembran, ATEX-Steuerung, funkenfeste Filterkerzen, ATEX-zertifizierte Schussventile und 25‑L-Sammelbehälter.
• Vollständige ATEX-Dokumentation und Bedienungsanleitung inklusive.
• Außenaufstellung nicht empfohlen wegen Kondensationsrisiko.
