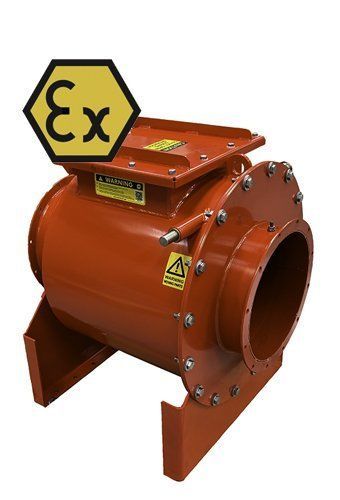

Klappenrückschlagventil 16 seriesFlanschSchutzStahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Schwenkabdichtung
- Korpus
- Flansch
- Anwendungsbereiche
- Schutz
- Material
- Stahl
- Weitere Eigenschaften
- Sicherheit
- DN
Max: 950 mm
(37,402 in)Min: 200 mm
(7,874 in)- Druck
0,5 bar
(7,3 psi)- Temperatur
Max: 60 °C
(140 °F)Min: -20 °C
(-4 °F)
Beschreibung
Produktübersicht Das Geovent-Rückschlagventil ist ein ATEX-zertifiziertes Sicherheitsgerät, das die Ausbreitung von Explosionen in industriellen Luftkanalsystemen verhindern soll. Die interne Klappe schließt sich mechanisch bei einer Explosionsüberdruckwelle, um den betroffenen Abschnitt zu isolieren. Das Ventil arbeitet ohne Strom, Sensoren oder elektronische Bauteile, ist praktisch wartungsfrei und für Innen- und Außenmontage in horizontalen Leitungen geeignet, die organischen oder nichtmetallischen Staub (St1) fördern. Es ist in den Durchmessern Ø200–600 mm verfügbar und verursacht nur geringe Druckverluste im Normalbetrieb.
Lieferumfang / Vorteile
Produktinformationen Ausgeführt in 16MO3-Stahl und mit einer HARDOX HB400 Schließklappe ausgestattet, ist das Ventil pulverbeschichtet RAL 3020 (rot) zum Korrosionsschutz. Es ist für ATEX-Zonen 20, 21 und 22 zertifiziert und für Anlagen vorgesehen, die organischen und nichtmetallischen Staub (St1) fördern. Die Montage erfolgt über geschweißte FA-Flansche; eine Stromzufuhr ist nicht erforderlich. Als Zubehör sind Positionssensoren, Staubpegelanzeiger und ein Fernentriegelungssystem für in schwer zugänglichen Bereichen installierte Ventile verfügbar.
Technische Daten Material: Stahl
Installation: Innen/Außen
Min. Luftgeschwindigkeit: 15 m/s
Max. Luftgeschwindigkeit: 35 m/s
Temperaturbereich: -20°C bis +60°C
Abmessungen (LxBxH): 590 x 470 x 510 mm / 1.340 x 1.352 x 1.413 mm
Gewicht: 45–294 kg
Zusätzliche Grenzen: geeignet für Kst bis 200 bar·m/s und Pred,max 0,5 bar (Anwendungen mit organischem/nichtmetallischem Staub)
Lieferumfang / Vorteile
- ATEX-Zertifizierung für staubexplosive Atmosphären (Zonen 20, 21, 22).
- Mechanische Rückhaltevorrichtung ohne elektrischen Energiebedarf.
- Schnelle Montage in neuen oder bestehenden Leitungen mittels geschweißter FA-Flansche.
- Geringer Wartungsaufwand im Normalbetrieb.
- Minimale Druckverluste im Normalbetrieb.
- Stahlgehäuse mit HARDOX HB400 Schließklappe.
- Geeignet für horizontale Leitungen, Durchmesser Ø200–Ø600 mm; geeignet für Kst bis 200 bar·m/s.
Produktinformationen Ausgeführt in 16MO3-Stahl und mit einer HARDOX HB400 Schließklappe ausgestattet, ist das Ventil pulverbeschichtet RAL 3020 (rot) zum Korrosionsschutz. Es ist für ATEX-Zonen 20, 21 und 22 zertifiziert und für Anlagen vorgesehen, die organischen und nichtmetallischen Staub (St1) fördern. Die Montage erfolgt über geschweißte FA-Flansche; eine Stromzufuhr ist nicht erforderlich. Als Zubehör sind Positionssensoren, Staubpegelanzeiger und ein Fernentriegelungssystem für in schwer zugänglichen Bereichen installierte Ventile verfügbar.
Technische Daten Material: Stahl
Installation: Innen/Außen
Min. Luftgeschwindigkeit: 15 m/s
Max. Luftgeschwindigkeit: 35 m/s
Temperaturbereich: -20°C bis +60°C
Abmessungen (LxBxH): 590 x 470 x 510 mm / 1.340 x 1.352 x 1.413 mm
Gewicht: 45–294 kg
Zusätzliche Grenzen: geeignet für Kst bis 200 bar·m/s und Pred,max 0,5 bar (Anwendungen mit organischem/nichtmetallischem Staub)
