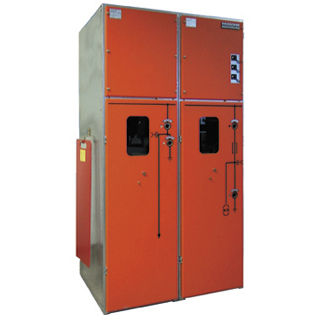

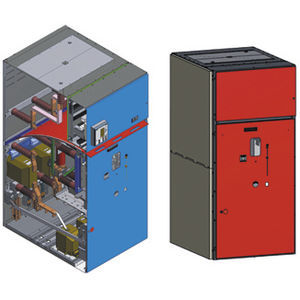

Mittelspannungsschaltanlage D 12 - 507519
kompaktluftisoliertfür Verteiler

Mittelspannungsschaltanlage
Mittelspannungsschaltanlage
Mittelspannungsschaltanlage
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Elektrische Spezifikation
Mittelspannung
Aufbau
kompakt, luftisoliert
Anwendung
für Verteiler
Weitere Eigenschaften
bodenstehend
Primärstrom

630 A

VAC

12 kV

Beschreibung

Die metallgekapselten, luftisolierten Mittelspannungs-Schaltanlagen des Typs D 12 und D 24 sind universell einsetzbar: Von kompakten Ringkabelschaltanlagen bis hin zu komplexen Energieverteilungen. Zugeschnitten auf den Bedarf in Netzen von Stadtwerken und EVUs in Industrie und öffentlichen Gebäuden. Diese Mittelspannungs-Schaltanlagen erfüllen in allen Punkten die spezifischen Anforderungen der Anwender und sorgen für eine einwandfreie Energieverteilung. Die Standardfeldtypen D können in zwei verschiedenen Hauptabmessungen geliefert werden: 1. D 12 - 507519; B x T x H: 500 x 750 x 1900 mm 2. D 24 - 601119; B x T x H: 600 x 1100 x 1900 mm Sie können als Einzelfelder oder als Schaltanlage geliefert werden, deren Ausrüstung, Feldreihenfolge usw. vom Kunden festgelegt werden kann. Die Schaltfelder der Typen D12/24 werden in abgeschlossenen elektrischen Betriebsstätten aufgestellt, die nur von Fachkräften und unterwiesenen Personen betreten werden dürfen. Der Einsatz kann bis zu einer Aufstellungshöhe von 1000 m über NN erfolgen. Bei Aufstellungshöhen über 1000 m muß der Bemessungsisolationspegel der Schaltanlage entsprechend korrigiert werden. Die Schaltfelder sind konstruiert für den Einsatz unter normalen Betriebsbedingungen gemäß EN 62271-1. Danach gelten u.a. folgende Grenzwerte: Umgebungstemperatur: Höchstwert: +40°C Höchstwert des 24-h-Mittels +35°C Tiefstwert (entspr. Klasse „Minus 5 Innenraum“) - 5°C
