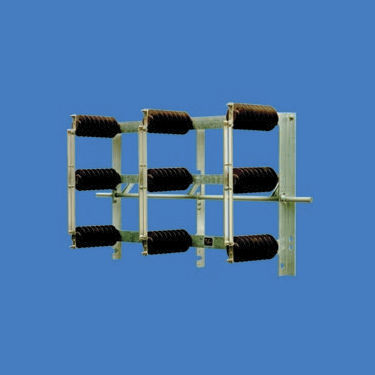

Mittelspannungs-Lasttrennschalter FTr 24

Außenbereich3-poligvertikal

Die 1- und 3-poligen Freiluft-TrennschaIter FTr sindfür einen Bemessungsspannungsbereich von 12 kVbis 38,5 kV und einem Bemessungsstrombereichvon 400 A bis 4000 A einsetzbar. Der Bemessungs-Kurzzeitstrom ist je nach Ausführung bis 50 kA fürdie Dauer von 3 s erfolgreich nachgewiesen worden.Die Trenner sind entwederin senkrechterEinbaulage (900 Schaltwinkel) oder in waagrechterEinbaulage (1100 Schaltwinkel) zu verwenden.Die 3-poligen Erdungseinrichtungen FES könnenbei einer Bemessungsspannung von 12 kV bis 38,5kV eingesetzt werden. Der Bemessungs-Kurzzeitstrom ist je nach Ausführung bis 63 kA spe-zifiziert. Alle Schaltgeräte sind einer Typprüfungnach EN 62271-102 unterzogen worden.Jedem Schaltgerät liegt eine Anleitung fürTransport, Montage und Inbetriebnahme bei.Diese Anleitung ist unbedingt zu beachten.Die Trennschalter und Erdungseinrichtungen sindfähig den Bemessungs-Kurzzeitstrom und Stossstromentsprechend dem am Typenschild angegebenenWert ordnungsgemäß zu führen. Die Grundrahmen derSchaltgerätefeuerverzinkt.sindDasHauptkontaktsystem istausgezogenemElektrolytkupfer hergestellt und nach QTL 0200 gal-vanisch versilbert.Nichrostende Druckfedern sorgen für ausreichendenKontaktdruck über die gesamte Lebensdauer.
