Lichtbogenschutz-Schaltanlage ECOS-C

KurzschlusseinpoligMittelspannung

Übersicht

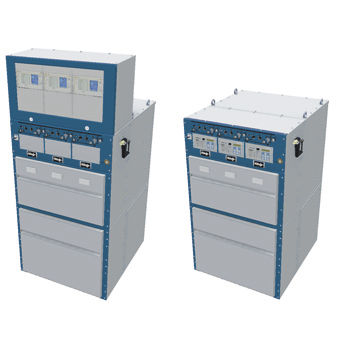

Die SF6-freie Mittelspannungsschaltanlage ECOS-C ist bis 24 kV ausgelegt und bietet mit einer Feldbreite von 240 mm ein sehr kompaktes, werksmontiertes Leistungsschalter-System für industrielle Anwendungen. Ausgerüstet mit Vakuum-Unterbrechern und der flüssigen Isolation Midel 7131 gewährleistet das System zuverlässiges Schalten von Kurzschlüssen und vollständige Recyclingfähigkeit am Lebensende.

Wesentliche Merkmale

• Frei von SF6, Fluoroketon und Fluornitril — GWP = 0,0
• Werksmontierte Kompaktsysteme, 2 bis 7 Felder, Feldbreite 240 mm
• Sammelschiene und Felder auf 630 A Dauerstrom ausgelegt
• Primärteile gekapselt mit berührungssicherer Ausführung, Schutzart IP67
• Hohe Lichtbogen-Sicherheit durch einpolig metallgekapselte Primärteile
• Flüssige Isolation Midel 7131, vom Umweltbundesamt als nicht gefährlich eingestuft
• Leistungsschalter mit Vakuum-Unterbrechern, schaltfähig bis 20 kA in 3 s
• ARC-fähiger Speicherantrieb, bis zu 10.000 Schaltspiele (M2)
• Geeignet für uneingeschränkte Standorthöhen (>1000 m)
• Separates luftisoliertes, fehlerfestes Messfeld verfügbar

Technische Daten

• Nennspannung: bis 24 kV
• Feldbreite: 240 mm
• Nennstrom Sammelschiene: 630 A
• Kurzschluss-Schaltvermögen: 20 kA (3 s)
• Schutz Primärteil: gekapselt, berührungssicher, IP67
• Isoliermedium: Midel 7131 (nicht gefährlich)
• Schalttechnik: Vakuum-Unterbrecher
• Antrieb: Speicherantrieb, ARC-fähig, Klasse M2 (bis 10.000 Schaltspiele)

Anwendungen und Vorteile

• Kompakte Bauform für beengte Schaltschränke und modulare Anlagenlayouts
• Umweltfreundliche Alternative zu SF6-Systemen mit vollständiger Recyclingfähigkeit am Ende der Lebensdauer
• Werksmontage reduziert Montage- und Inbetriebnahmeaufwand vor Ort
• Hohe Personensicherheit und Lichtbogenschutz für Industrie- und Verteilstationen
• Mess- und Prüfoptionen über separates luftisoliertes Messfeld
