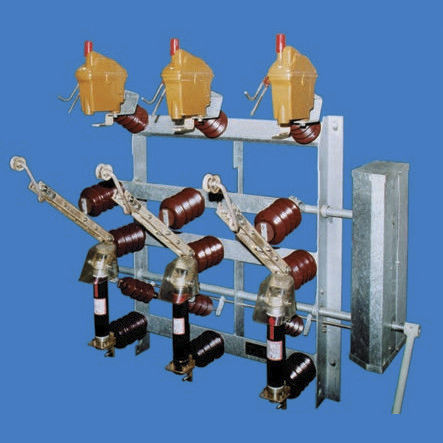

Sicherungslasttrennschalter FLa 15/6410

MittelspannungHochspannungAußenbereich

Die Freiluft-Lasttrennschalter FLa 15/6400 und FLa15/6410 (mit unten angebauten Sicherungsträgern )wurden für die senkrechte Montage entwickelt.Die Schalter entsprechen den Vorschriften nach DINEN 62271-103 VDE 0671-103.Die Grundkonzeption und die Befestigungsmaße entsprechen den Freiluft-Trennschaltern 6400 und 6410gemäß Prospekt 751.Die Löscheinrichtung, in der EIN-Stellung imNebenschluss liegend, mit Schnellein- undSchnellausschaltung wurde von dem bewährten, alsStreckenschalter verwendeten Lasttrennschalter FLa15/60 (Prospekt 762) übernommen. Jede Löschkammerist ab Werk mit ca. 0,5 Liter Schalteröl Shell Diala Dgefüllt.Vorwiegend kommen die Lasttrennschalter FLa15/6400 und FLa 15/6410 als Abgangsschalter fürMast-Trafostationen zum Einsatz.Die Grundrahmen, eine Schweißkonstruktion ausProfilstahl, und die in Bronze gelagertenSchalterwellen sind feuerverzinkt. Alle zum Aufbauverwendeten Isolatoren werden aus cycloaliphatischem Gießharz (Prospekt 712) gefertigt.Alle Kontakte mit Flachanschlüssen nach DIN 46206und Doppeltrennmesser aus Elektrolytkupfer sindversilbert und bilden schleifenlose Strombahnen.Die Sicherungsaufnahmekontakte sind zum Einsatzvon HH-Sicherungen (Prospekt 791) nach DIN 43625ausgelegt.Reichlich bemessene Querschnitte und günstigeKontaktdrücke bewirken leichtes und einwandfreiesSchalten noch nach mehrjährigem Betrieb.Zur Betätigung der Lasttrenn- und Erdungsschalterstehen Freiluftantriebe gemäß unserem Prospekt776 zur Verfügung.Ferner ist der Anbau von Druckluftantrieben undgekapselten Meldeschaltern (Schutzart IP 55), sowiedie Betätigung mittels Motorantrieb UM 90 möglich.
