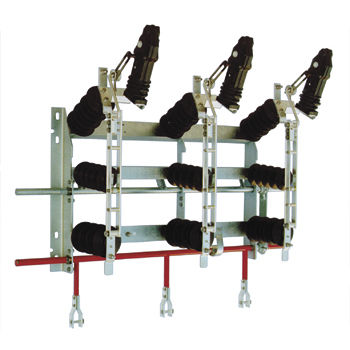

Mittelspannungs-Lasttrennschalter FLa 15/97

Außen3-poligeinpolig

Im Gegensatz zur bisher bei Freiluft-Lasttrennschalter üblichen Lichtbogenlöschung in Öl, erfolgt beidem neuentwickelten Freiluft-Lasttrennschalter FLa15/97 die Lichtbogenunterbrechung in einer VakuumSchaltröhre.Durch ein patentiertes Isoliersystem ist auch für dieäußere elektrische Festigkeit der Vakuumschaltröhrekein flüssiges oder gasförmiges Medium erforderlich.Die Vakuum-Löscheinrichtung ist in einem wetterfesten Isolierstoffgehäuse eingebettet.Dieses Schaltgerät ist daher auch für besondere Anwendungsfälle (z.B. in Wasserschutzgebieten) zuempfehlen.Der Freiluft-Lasttrennschalter ist in der Lage seinenBemessungsstrom, sowie seinen BemessungsKurzschlusseinschaltstrom über das Hauptkontaktsystem einzuschalten.Der Ausschaltvorgang wird über die im Nebenschlussliegenden Vakuum-Schaltröhren realisiert, sodassäußerlich keine Schaltlichtbögen sichtbar sind.Eine ausgereifte Exzenter-Schaltmechanik betätigtdie Vakuum-Schaltröhre und garantiert im Hinblickauf die mech. Standfestigkeit die Klasse M2 (entspricht 5000 mechanische Schaltspiele).Die Bauformen FLa 15/97 entsprechen in denHauptabmessungen den Schaltgeräten FLa 15/60,FLa 6400 und FLa 6410 (siehe Prospekt 762, 763),d.h. die Befestigungsmaße sind unverändert geblieben.Auch das Antriebsgestänge (Prospekt 776) kann inder gewohnten Ausführung verwendet werden.Die Schalterrahmen und die in Bronze gelagertenSchaltwellen sind feuerverzinkt.
