Bestückungsmaschine für ein- und zweiseitige Platinen SM902pro

SMTmit Dosierungautomatisch

Produktinformationen

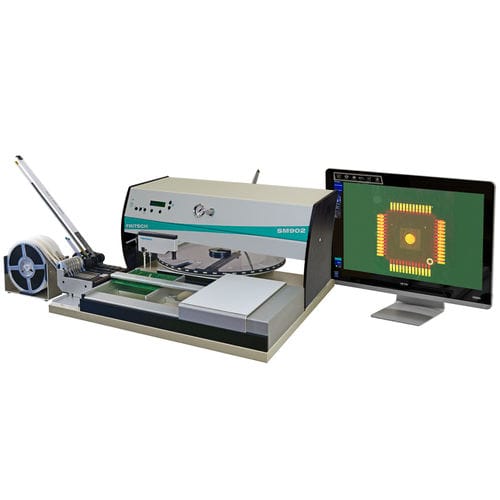

Der SM902pro ist eine SMT-Bestückungsmaschine, die 100% Bestücksicherheit und ein effizientes Anwender‑Guiding bietet. Im Vergleich zum SM902 erzielt der SM902pro eine höhere Bestückleistung und kann optional mit motorischen Zubringern mit LED-Anzeige sowie einem automatischen Dosiersystem für Lotpaste oder Kleber ausgestattet werden.
Während der Bestückung fährt die Öse automatisch zur nächsten Bestückposition und zeigt an, wo das Bauteil platziert werden muss. Der Anwender hakt die Führungsstift in die Öse ein, um die korrekte Position zu erreichen. Positionen können durch direkten CAD-Import oder manuelles Ein­teachen definiert werden.

Weiterführende Informationen

• Details
• Software
• Zubringer

Technische Daten & Produktvergleich
SM902 | SM902pro | SM902proXL
Bestückleistung: 400 - 700 SMDs/Stunde | Bestückleistung: 500 - 800 SMDs/Stunde | Bestückleistung: 500 - 800 SMDs/Stunde
Abmessungen: 700 x 680 x 340 mm | Abmessungen: 700 x 680 x 340 mm | Abmessungen: 900 x 880 x 340 mm
Max. Leiterplattengröße: 550 x 310 mm | Max. Leiterplattengröße: 390 x 310 mm | Max. Leiterplattengröße: 590 x 510 mm
Max. Bestückbereich: 425 x 310 mm | Max. Bestückbereich: 375 x 235 mm | Max. Bestückbereich: 575 x 435 mm
Leiterplattendicke: 0,5 mm bis ~4 mm | Leiterplattendicke: 0,5 mm bis ~4 mm | Leiterplattendicke: 0,5 mm bis ~4 mm
Bauteile: Chip 0201 bis Gehäusegröße 70 x 70 mm | Bauteile: Chip 0201 bis Gehäusegröße 40 x 40 mm | Bauteile: Chip 0201 bis Gehäusegröße 40 x 40 mm
Platziergenauigkeit der Fangvorrichtung: — | Platziergenauigkeit der Fangvorrichtung: 0,1 mm | Platziergenauigkeit der Fangvorrichtung: —

Merkmale / Technische Spezifikationen

• Modell: SM902pro
• Bestückleistung: 500 - 800 SMDs/Stunde
• Abmessungen: 700 x 680 x 340 mm
• Max. Leiterplattengröße: 390 x 310 mm
• Max. Bestückbereich: 375 x 235 mm
• Leiterplattendicke: 0,5 mm bis ~4 mm
• Bauteilbereich: Chip 0201 bis 40 x 40 mm
• Platziergenauigkeit der Fangvorrichtung: 0,1 mm
• Optionen: motorische Zubringer mit LED-Anzeige; automatisches Dosiersystem für Lotpaste oder Kleber
• Einlernen der Bestückkoordinaten: direkter CAD-Import oder manuelles Ein­teachen
