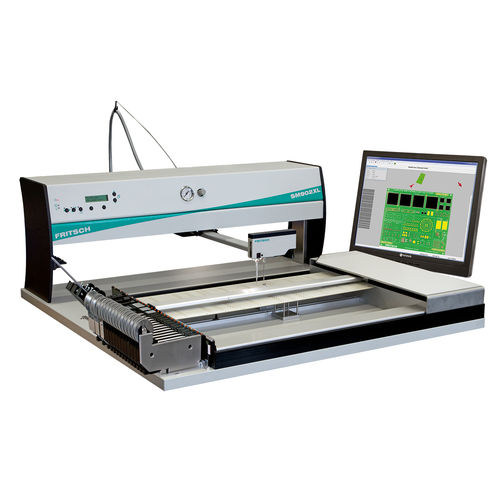

SMT-Bestückungsmaschine SM902proXL

halbautomatisch

Produktinformationen
Der SM902proXL ist eine halbautomatische SMD-Bestückungsmaschine, entwickelt für eine höhere Bestückleistung bei präziser Platzierung und guter Ergonomie für den Anwender. Im Vergleich zum SM902 lässt sich der SM902proXL mit optionalen motorischen Zubringern mit LED-Anzeige sowie einem optionalen automatischen Dosiersystem für Kleber oder Lotpaste ausstatten. Während der Bestückung fährt ein geführtes Platzier-„Auge“ automatisch zur nächsten Position und zeigt an, wo das Bauteil zu platzieren ist; der Anwender setzt die Führungsstift in die Öse ein, um das Bauteil zu positionieren. Positionen können per direktem CAD-Import oder per manuellem Teach-in definiert werden.

Weiterführende Informationen

• ZUBRINGER
• Software
• Details

Technische Daten & Produktvergleich
SM902 | SM902pro | SM902proXL
Bestückleistung: 400 - 700 SMDs/Stunde | 500 - 800 SMDs/Stunde | 500 - 800 SMDs/Stunde
Abmessungen: 700 x 680 x 340 mm | 700 x 680 x 340 mm | 900 x 880 x 340 mm
Max. Leiterplattengröße: 550 x 310 mm | 390 x 310 mm | 590 x 510 mm
Max. Bestückbereich: 425 x 310 mm | 375 x 235 mm | 575 x 435 mm
Leiterplattendicke: 0,5 mm bis ~4 mm | 0,5 mm bis ~4 mm | 0,5 mm bis ~4 mm
Bauteile: Chip 0201 bis Gehäusegröße 70 x 70 mm | Chip 0201 bis Gehäusegröße 40 x 40 mm | Chip 0201 bis Gehäusegröße 40 x 40 mm
Platziergenauigkeit der motorischen Öse: | Platziergenauigkeit der motorischen Öse: 0,1 mm | Platziergenauigkeit der motorischen Öse: 0,1 mm

Charakteristiken / Technische Spezifikationen

• Modell: SM902proXL
• Bestückleistung: 500 - 800 SMDs/Stunde
• Abmessungen (B x T x H): 900 x 880 x 340 mm
• Max. Leiterplattengröße: 590 x 510 mm
• Max. Bestückbereich: 575 x 435 mm
• Leiterplattendicke: 0,5 mm bis ~4 mm
• Bauteile unterstützt: Chip 0201 bis 40 x 40 mm
• Optionale motorische Zubringer mit LED-Anzeige
• Optionales automatisches Dosiersystem für Kleber oder Lotpaste
• Geführte Platzier-Öse fährt zur nächsten Position; Einsetzen des Führungsstifts zur Bauteilplatzierung
• Positionsdefinition per direktem CAD-Import oder manuellem Teach-in
• Platziergenauigkeit der motorischen Öse: 0,1 mm
