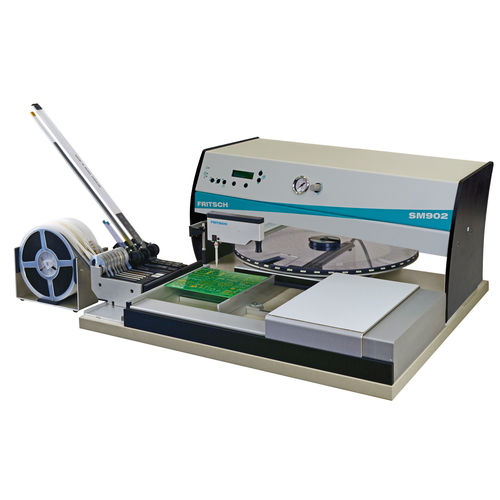

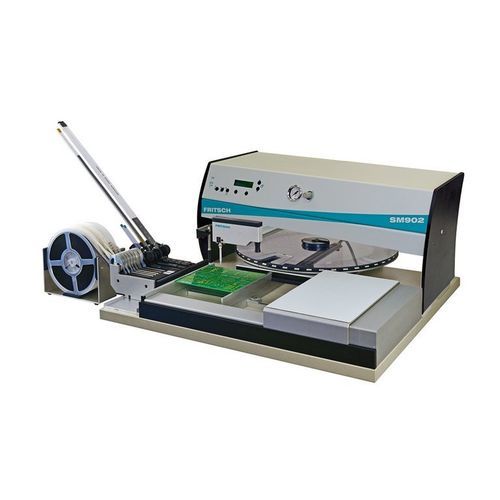

Bestückungsmaschine für ein- und zweiseitige Platinen SM902

SMThalbautomatisch

Produktübersicht
Der SM902 ist ein halbautomatischer SMD-Bestückmanipulator, der Abhol- und Absetzpositionen auf einem Monitor anzeigt und den Anwender Schritt für Schritt führt. Integrierte Messsysteme ermöglichen die Verifizierbarkeit der Bestückung, sodass das Lesen des Bestückungsplans nicht erforderlich ist.

Optionen und Aufrüstbarkeit
Für den SM902 sind dieselben Optionen wie für den LM901 verfügbar. Der SM902 kann schrittweise auf die Funktionen des SM902pro (LED-Anzeige, automatische Zuführeinheiten, motorisierte Bestückkopfe) aufgerüstet werden, um die Bestückleistung zu erhöhen.

Technische Daten (Vergleich)
SM902 | SM902pro | SM902proXL
Bestückleistung: 400 - 700 SMDs/Stunde | 500 - 800 SMDs/Stunde | 500 - 800 SMDs/Stunde
Abmessungen: 700 x 680 x 340 mm | 700 x 680 x 340 mm | 900 x 880 x 340 mm
Max. Leiterplattengröße: 550 x 310 mm | 390 x 310 mm | 590 x 510 mm
Max. Bestückbereich: 425 x 310 mm | 375 x 235 mm | 575 x 435 mm
Leiterplattendicke: 0,5 mm bis ~ 4 mm | 0,5 mm bis ~ 4 mm | 0,5 mm bis ~ 4 mm
Bauteile: Chip 0201 bis Gehäusegröße 70 x 70 mm | Chip 0201 bis 40 x 40 mm | Chip 0201 bis 40 x 40 mm

Wesentliche Merkmale / Technische Eigenschaften

• Bestückleistung: 400 - 700 SMDs/Stunde
• Abmessungen: 700 x 680 x 340 mm
• Max. Leiterplattengröße: 550 x 310 mm
• Max. Bestückbereich: 425 x 310 mm
• Leiterplattendicke: 0,5 mm bis ~ 4 mm
• Bauteile unterstützt: Chip 0201 bis 70 x 70 mm
• Integrierte Messsysteme zur Bestückungsüberprüfung
• Anzeige der Abhol- und Absetzpositionen auf dem Monitor
• Systematische Benutzerführung
• Optionen kompatibel mit LM901
• Aufrüstbar auf SM902pro: LED-Anzeige, automatische Zuführeinheiten, motorisierter Bestückkopf
