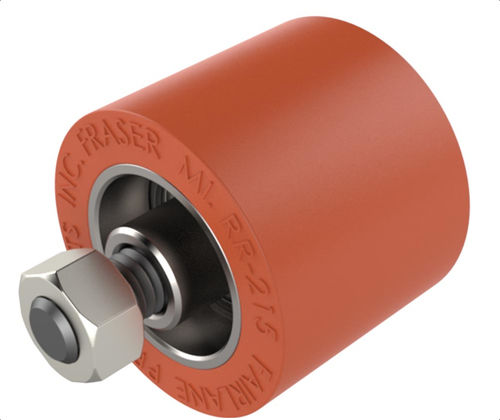

Walze / Umlenk Lager RR-Cx

BolzenNeoprenNitril

Produktübersicht
Massivrollen haben eine glatte Elastomeroberfläche, die dauerhaft mit einem Stahleinsatz verbunden ist. Die Lager werden mit Sicherungsringen gehalten und die Einheiten werden für eine schnelle Stiftbefestigung montiert mit Innensechskantschraube (socket head cap screw), Distanzstück und Sicherungsmutter geliefert. Verfügbare Elastomere: Neopren, Nitril, Polyurethan mit Härten von 20 bis 95 Shore A. Geliefert mit Standardlagern.

Verfügbare Varianten & Beispielteile

• Materialien: Neopren (schwarz), Nitril (weiß), Polyurethan (gelb/blau/rot)
• Härtebeispiele: 20, 35, 60, 80 Shore A; kompletter Bereich 20–95 Shore A
• Typische Teilebeispiele: RR-215-20W-C (Nitril, 20), RR-215-35UR-C (Polyurethan, 35), RR-215-60-C (Neopren, 60), RR-215-80UR-C (Polyurethan, 80)

Technische Daten

• Modell / Serie: RR-Cx
• Montage: Stiftbefestigung (geliefert montiert mit Innensechskantschraube, Distanzstück und Sicherungsmutter)
• Konstruktion: Massiver Elastomer-Roller auf Stahl-Einsatz verklebt; Lager mit Sicherungsringen gehalten
• Lager: Geliefert mit Standardlagern (1 pro Rolle)
• Verfügbare Materialien: Neopren, Nitril, Polyurethan
• Härte (Shore A): 20 bis 95
• Typisches Gewinde / Schraube: 5/16-18 x 1.50 (socket head cap screw)
• Typische Abmessungen (Beispiele): D = 1.50 in; W = 0.63 in; L = 1.25 in; K = 0.12 in; W2 = 0.25 in
• Farben: Weiß, Schwarz, Gelb, Blau, Rot
• Verwendungszweck: Rollen für Vorrichtungen und Werkstückspannung, geliefert mit Lagern und Befestigungszubehör für schnelle Montage

Medien & Dokumente
PDF mit Werkstoffspezifikationen des Rollers verfügbar.
